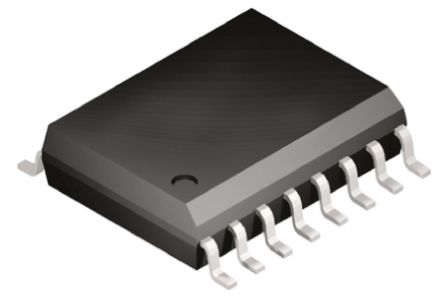

ADUM2400BRIZ图片1
ADUM2400BRIZ图片2
ADUM2400BRIZ图片3
ADUM2400BRIZ图片4
ADUM2400BRIZ图片5
ADUM2400BRIZ图片6
ADUM2400BRIZ图片7
ADUM2400BRIZ图片8
ADUM2400BRIZ图片9
ADUM2400BRIZ图片10
ADUM2400BRIZ图片11
ADUM2400BRIZ图片12
ADUM2400BRIZ图片13
ADUM2400BRIZ图片14
ADUM2400BRIZ概述

ANALOG DEVICES  ADUM2400BRIZ  数字隔离器, 4通道, 32 ns, 2.7 V, 5.5 V, WSOIC, 16 引脚

ADuM240x/ADuM241x 系列,5kVrms 四通道数字隔离器,Analog Devices

Analog Devices 的 ADuM240x 和 ADuM241x 系列是一系列四通道数字隔离器,包含 Analog Device 的 iCoupler® 技术。 通过在这些隔离组件中结合高速 CMOS 和单片空心变压器技术,可提供优于光耦合器和其他集成耦合器设备的卓越性能。

### 特点

高隔离电压 – 5000 Vrms

双向通信

低功率操作

3V 至 5V 电平转换

精确定时特性

高共模瞬时抗扰水平: >25kV/μs

输出启用功能

### 典型应用

通用、高电压、多通道隔离

医疗设备

电源

电动机驱动


得捷:
DGTL ISO 5000VRMS 4CH GP 16SOIC


立创商城:
ADUM2400BRIZ


欧时:
Analog Devices ADUM2400BRIZ 4通道 数字隔离器, 5 KVrms隔离电压, 16针 SOIC


贸泽:
Digital Isolators Digital Quad-CH


e络盟:
ANALOG DEVICES  ADUM2400BRIZ  数字隔离器, 4通道, 32 ns, 2.7 V, 5.5 V, WSOIC, 16 引脚


艾睿:
Digital Isolator CMOS 4-CH 10Mbps 16-Pin SOIC W Tube


Chip1Stop:
Digital Isolator CMOS 4-CH 10Mbps 16-Pin SOIC W Tube


Verical:
Digital Isolator CMOS 4-CH 10Mbps 16-Pin SOIC W Tube


Newark:
# ANALOG DEVICES  ADUM2400BRIZ  Digital Isolator, Quad, 4 Channel, 32 ns, 2.7 V, 5.5 V, WSOIC, 16 Pins


ADUM2400BRIZ中文资料参数规格
技术参数

电源电压DC 2.70V min

上升/下降时间 2.5 ns

通道数 4

针脚数 16

上升时间 3 ns

隔离电压 5000 Vrms

正向电压Max 5.5 V

下降时间Max 3 ns

上升时间Max 3 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 13 mm

宽度 7.6 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

ADUM2400BRIZ引脚图与封装图
ADUM2400BRIZ引脚图
ADUM2400BRIZ封装图
ADUM2400BRIZ电路图
ADUM2400BRIZ封装焊盘图
在线购买ADUM2400BRIZ
型号: ADUM2400BRIZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  ADUM2400BRIZ  数字隔离器, 4通道, 32 ns, 2.7 V, 5.5 V, WSOIC, 16 引脚
替代型号ADUM2400BRIZ
型号/品牌 代替类型 替代型号对比

ADUM2400BRIZ

ADI 亚德诺

当前型号

当前型号

ADUM2400BRIZ-RL

亚德诺

类似代替

ADUM2400BRIZ和ADUM2400BRIZ-RL的区别
