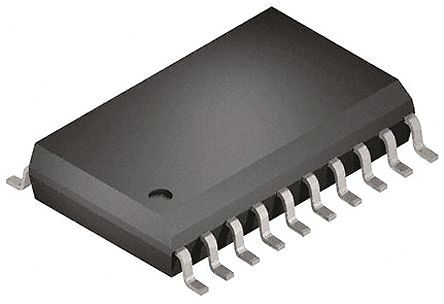

ANALOG DEVICES ADUM4154ARIZ 数字隔离器, 7通道, 25 ns, 3 V, 5.5 V, WSOIC, 20 引脚
ADuM4154 系列 SPIsolator 数字隔离器,Analog Devices
Analog Devices 的 ADuM4154 系列为 7 通道多从属设备数字隔离器,经优化适用于串行外围接口 SPI。 ADuM4154 包括支持多达四个从属设备,可最大程度减少部件数,减少尺寸和成本。 它们形成 SPIsolator™ 系列设备的一部分。
基于 Analog Devices 的 iCoupler® 芯片级变压器技术,CLK、MO/SI、MI/SO 和 SS SPI 总线信号中的低传播延迟和抖动支持速率高达 17 MHz 的 SPI 时钟。
ADuM4154 隔离器还提供从属设备选择多路复用系统,可用一个隔离器为多达四个从属设备服务。 当选择了目标从属设备时,从属选择信号传播到所需的输出,传播延迟低,从而实现严格的定时控制。 将通过 250kbps 低速 2 通道地址总线对隔离的 SSx 寻址,可在短短 2.5μs 内更改目标从属设备。
ADuM4154 SPIsolator™ 的特点:
\- 支持高达 17 MHz SPI 时钟速度
\- 4 个高速、低传播延迟 SPI 信号隔离通道
\- 支持多达 4 个从属设备
\- 20 引线 SOIC_IC 封装,爬电距离为 8.3mm
\- 高温工作:125°C
\- 高共模瞬时抗扰水平: >25 kV/μs
**SPIsolator™ 数字隔离器**
SPIsolator™ 数字隔离器利用 Analog Devices 的 iCoupler® 技术,是专用的 SPI 隔离器。 它们体积小,设计简单,速度快且数据完整性高。 SPIsolator™ 系列不同于光耦合器及之前的数字隔离器解决方案,能够提高性能和降低成本,同时通过利用单个紧凑外形减少板空间。
电源电压DC 3.00V min
上升/下降时间 2.5 ns
通道数 7
针脚数 20
耗散功率 2400 mW
上升时间 2.5 ns
隔离电压 5000 Vrms
输入电流Min 10 mA
正向电压Max 5.5 V
下降时间Max 2.5 ns
上升时间Max 2.5 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 2400 mW
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 20

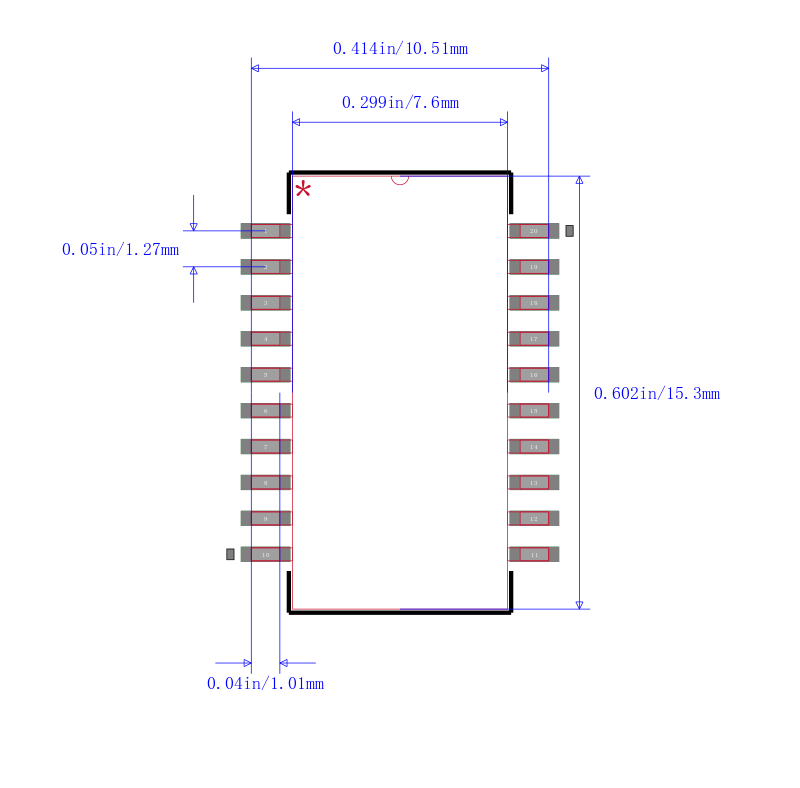

封装 WSOIC-20
长度 15.4 mm
宽度 7.6 mm
封装 WSOIC-20
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Each
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ADUM4154ARIZ ADI 亚德诺 | 当前型号 | 当前型号 |
ADUM4154ARIZ-RL 亚德诺 | 功能相似 | ADUM4154ARIZ和ADUM4154ARIZ-RL的区别 |
