ADUM4151ARIZ

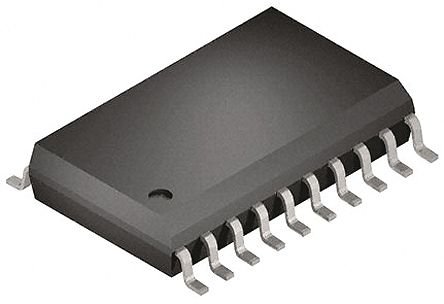

ANALOG DEVICES  ADUM4151ARIZ  数字隔离器, 7通道, 25 ns, 3 V, 5.5 V, WSOIC, 20 引脚

ADuM4151/4152/4153 系列 SPIsolator 数字隔离器，Analog Devices

Analog Devices 的 ADuM4151/ADuM4152/ADuM4153 系列为 7 通道数字隔离器，经优化适用于隔离串行外围接口 SPI。 它们形成 SPIsolator™ 系列设备的一部分。 ADuM4151/ADuM4152/ADuM4153 系列集成了三个辅助数据通道，可减少尺寸和成本。

基于的 iCoupler® 芯片级变压器技术，ADuM4151/ADuM4152/ADuM4153 SPIsolator™ 系列的 CLK、MO/SI、MI/SO 和 SS SPI 总线信号具有低传播延迟，可支持速率高达 17 MHz 的 SPI 时钟。 这些通道工作时具有 14ns 传播延迟和 1ns 抖动，可优化 SPI 的定时。

ADuM4151/ADuM4152/ADuM4153 隔离器还提供三个附加独立低数据速率隔离通道，具有三种不同的通道方向组合。 将对慢通道中的数据进行采样和序列化以实现 250kbps 数据速率，低速度通道中具有长达 2.5μs 的抖动。

ADuM4151/ADuM4152/ADuM4153 SPIsolator™ 的特点：

\- 支持高达 17 MHz SPI 时钟速度

\- 4 个高速、低传播延迟 SPI 信号隔离通道

\- 三个 250 kbps 数据通道

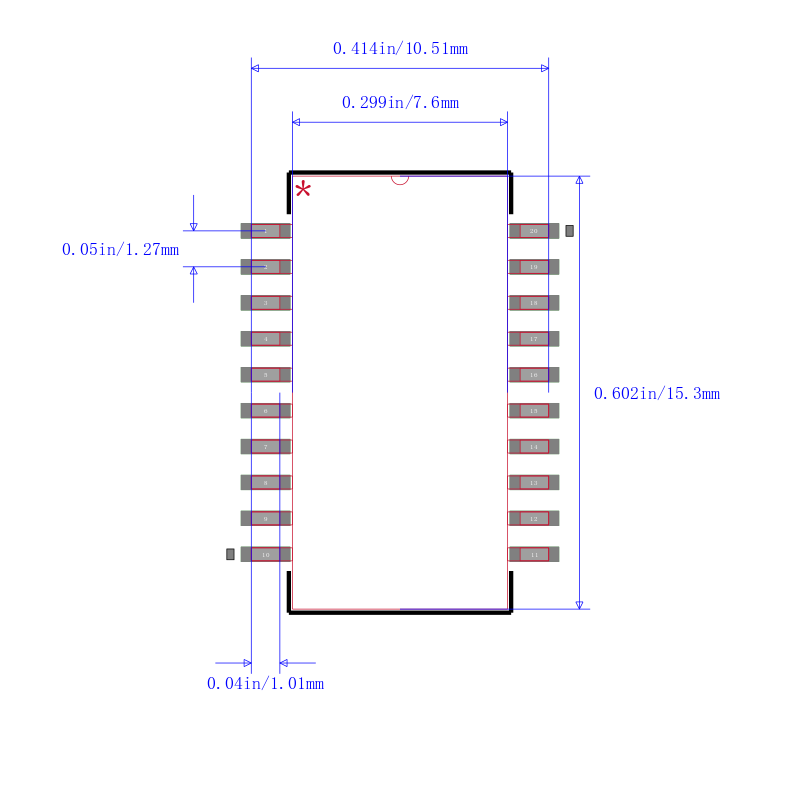

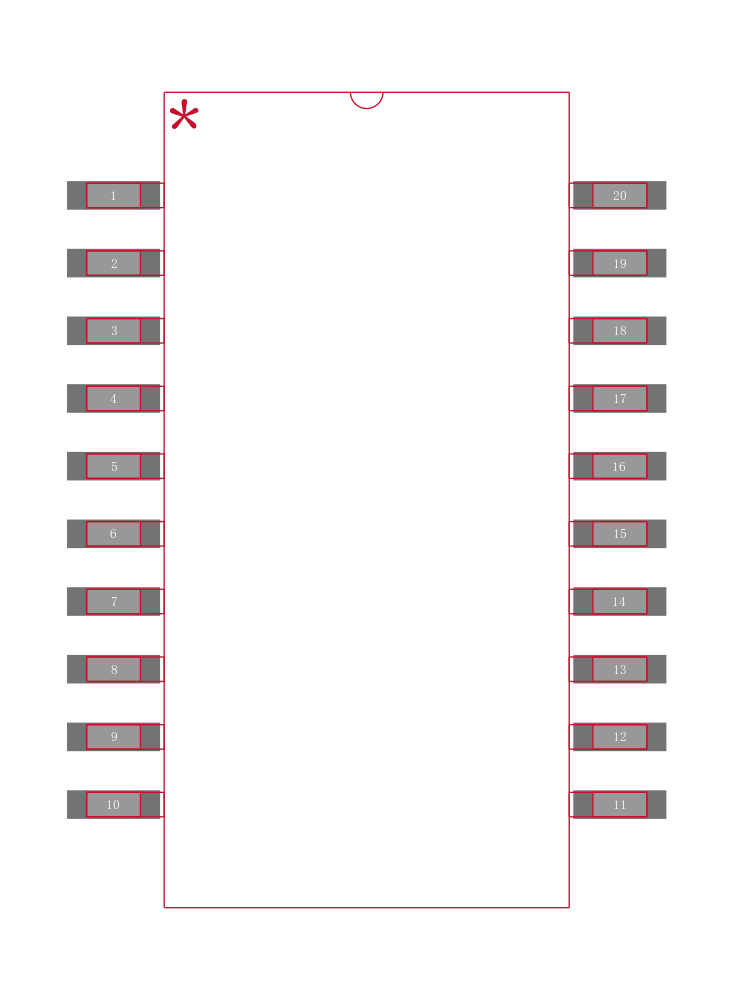

\- 20 引线 SOIC_IC 封装，爬电距离为 8.3mm

\- 高温工作：125°C

\- - 高共模瞬时抗扰水平：>25 kV/μs

**SPIsolator™ 数字隔离器**

SPIsolator™ 数字隔离器利用 Analog Devices 的 iCoupler® 技术，是专用的 SPI 隔离器。 它们体积小，设计简单，速度快且数据完整性高。 SPIsolator™ 系列不同于光耦合器及之前的数字隔离器解决方案，能够提高性能和降低成本，同时通过利用单个紧凑外形减少板空间。

### 数字隔离器，Analog Devices

Analog Devices 的全系列数字隔离器，采用 iCoupler® 技术。 这些产品组合了高速 CMOS 和单片空气磁芯变压器技术，可提供优于备选产品类型（如光耦合产品）的出色性能特征，并具有出色的长期可靠性、稳定性和长寿命。
