ADUM1400WTRWZ

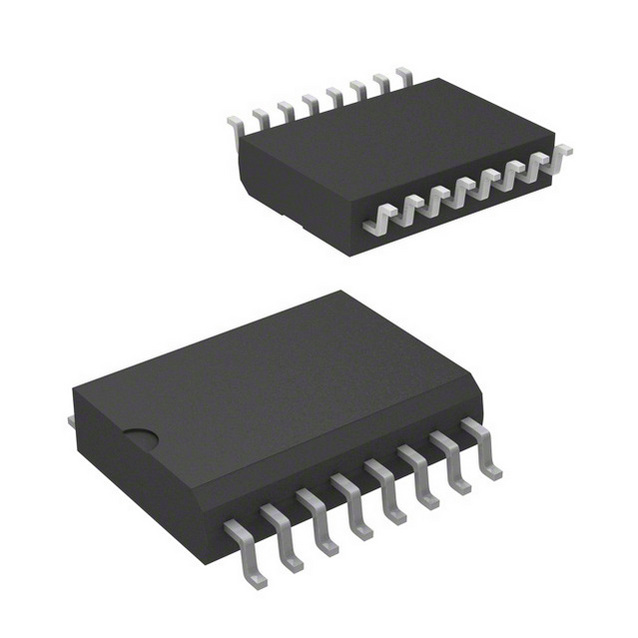

ADUM1400WTRWZ图片1
ADUM1400WTRWZ图片2
ADUM1400WTRWZ图片3
ADUM1400WTRWZ图片4
ADUM1400WTRWZ图片5
ADUM1400WTRWZ图片6
ADUM1400WTRWZ图片7
ADUM1400WTRWZ图片8
ADUM1400WTRWZ图片9
ADUM1400WTRWZ概述

ADuM140x 系列,2.5/3.0/3.75 kVrms 四通道隔离器,Analog DevicesADuM140x 系列是基于 Analog Devices iCoupler® 技术的四通道数字隔离器。 通过高速 CMOS 和单片空芯变压器技术,可提供出色的性能特征,优于光电耦合器设备等其他产品。 该系列隔离器提供四个独立隔离通道,有多种通道配置和数据速率,且所有型号在任一侧上的运行电源电压范围为 2.7 至 5.5 V,与较低电压系统兼容,并允许电压在整个隔离挡板转换。### 数字隔离器,Analog DevicesAnalog Devices 的全系列数字隔离器,采用 iCoupler® 技术。 这些产品组合了高速 CMOS 和单片空气磁芯变压器技术,可提供优于备选产品类型(如光耦合产品)的出色性能特征,并具有出色的长期可靠性、稳定性和长寿命。

ADuM140x 系列,2.5/3.0/3.75 kVrms 四通道隔离器,Analog Devices

ADuM140x 系列是基于 Analog Devices iCoupler® 技术的四通道数字隔离器。 通过高速 CMOS 和单片空芯变压器技术,可提供出色的性能特征,优于光电耦合器设备等其他产品。 该系列隔离器提供四个独立隔离通道,有多种通道配置和数据速率,且所有型号在任一侧上的运行电源电压范围为 2.7 至 5.5 V,与较低电压系统兼容,并允许电压在整个隔离挡板转换。


得捷:
DGTL ISO 2500VRMS 4CH GP 16SOIC


立创商城:
ADUM1400WTRWZ


欧时:
Analog Devices ADUM1400WTRWZ 4通道 数字隔离器, 2.5 kVrms隔离电压, 16针 SOIC


艾睿:
Digital Isolator CMOS 4-CH 10Mbps Automotive 16-Pin SOIC W Tube


安富利:
Digital Isolator 16-Pin SOIC W


Verical:
Digital Isolator CMOS 4-CH 10Mbps Automotive 16-Pin SOIC W Tube


ADUM1400WTRWZ中文资料参数规格
技术参数

上升/下降时间 2.5 ns

供电电流 11.0 mA

通道数 4

针脚数 16

上升时间 2.5 ns

隔离电压 2500 Vrms

输入电流Min 10.6 mA

正向电压Max 5 V

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.5 mm

宽度 7.6 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Building Technology, Automotive, White Goods and Vending, Hybrid Electric Vehicles

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

ADUM1400WTRWZ引脚图与封装图
ADUM1400WTRWZ引脚图
ADUM1400WTRWZ封装图
ADUM1400WTRWZ电路图
ADUM1400WTRWZ封装焊盘图
在线购买ADUM1400WTRWZ
型号: ADUM1400WTRWZ
制造商: ADI 亚德诺
描述:ADuM140x 系列,2.5/3.0/3.75 kVrms 四通道隔离器,Analog Devices ADuM140x 系列是基于 Analog Devices iCoupler® 技术的四通道数字隔离器。 通过高速 CMOS 和单片空芯变压器技术,可提供出色的性能特征,优于光电耦合器设备等其他产品。 该系列隔离器提供四个独立隔离通道,有多种通道配置和数据速率,且所有型号在任一侧上的运行电源电压范围为 2.7 至 5.5 V,与较低电压系统兼容,并允许电压在整个隔离挡板转换。 ### 数字隔离器,Analog Devices Analog Devices 的全系列数字隔离器,采用 iCoupler® 技术。 这些产品组合了高速 CMOS 和单片空气磁芯变压器技术,可提供优于备选产品类型(如光耦合产品)的出色性能特征,并具有出色的长期可靠性、稳定性和长寿命。
替代型号ADUM1400WTRWZ
型号/品牌 代替类型 替代型号对比

ADUM1400WTRWZ

ADI 亚德诺

当前型号

当前型号

ADUM1400WTRWZ-RL

亚德诺

完全替代

ADUM1400WTRWZ和ADUM1400WTRWZ-RL的区别
