ADUM1400BRW-RL概述

Digital Isolator CMOS 4CH 10Mbps 16Pin SOIC W T/R

General Purpose Digital Isolator 2500Vrms 4 Channel 10Mbps 25kV/µs CMTI 16-SOIC 0.295", 7.50mm Width

得捷:
DGTL ISO 2.5KV GEN PURP 16SOIC

艾睿:
Digital Isolator CMOS 4-CH 10Mbps 16-Pin SOIC W T/R

安富利:
Digital Isolator 16-Pin SOIC W T/R

ADUM1400BRW-RL中文资料参数规格

技术参数

电源电压DC 5.00 V

上升/下降时间 2.5 ns

输出电流 ≤22.0 mA

供电电流 11 mA

通道数 4

数据速率 10.0 Mbps

隔离电压 2500 Vrms

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.3 mm

宽度 7.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

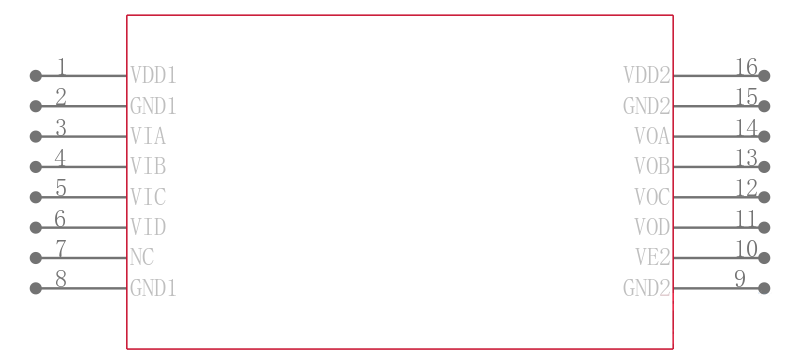

ADUM1400BRW-RL引脚图与封装图

在线购买ADUM1400BRW-RL

型号： ADUM1400BRW-RL

描述：Digital Isolator CMOS 4CH 10Mbps 16Pin SOIC W T/R

替代型号ADUM1400BRW-RL
