ADUM4150ARIZ概述

ANALOG DEVICES  ADUM4150ARIZ  数字隔离器, 6通道, 24 ns, 3 V, 5.5 V, WSOIC, 20 引脚

ADuM4150 系列 SPIsolator 数字隔离器,Analog Devices

Analog Devices 的 ADuM4150 系列为 5kV 6 通道数字隔离器,用于带延时时钟的 SPI。 它们形成 SPIsolator™ 系列的一部分。 ADuM4150 设备提供重新定时的时钟信号,可提高定时余量,以最大限度地提高速度。

基于 Analog Devices 的 iCoupler® 芯片级变压器技术,CLK、MO/SI、MI/SO 和 SS SPI 总线信号中的低传播延迟支持速率高达 17 MHz 的 SPI 时钟。 这些通道工作时具有 13 ns 传播延迟和 1 ns 抖动,可优化 SPI 的定时。

ADuM4150 隔离器还提供两个附加的独立低数据速率隔离通道,每个方向一个通道。 将对慢通道中的数据进行采样和序列化以实现 250 kbps 数据速率,具有 2.5 μs 抖动。

ADuM4150 SPIsolator™ 支持设备主侧上的延时时钟输出。 此输出可与主设备上的附加时钟控制的端口一起使用,以支持 40 MHz 时钟性能。 有关详细信息,请参见“延时时钟”一节。

ADuM4150 SPIsolator™ 的适合应用包括:工业可编程逻辑控制器 PLC 和传感器隔离。

ADuM4150 SPIsolator™ 的特点:

\- 在延时时钟模式下支持高达 40 MHz SPI 时钟速度

\- 在四线模式下支持高达 17 MHz SPI 时钟速度

\- 4 个高速、低传播延迟 SPI 信号隔离通道

\- 2 个 250 kbps 的数据通道

\- 延时补偿时钟线路

\- 20 引线 SOIC_IC,爬电距离为 8.3mm

\- 高温工作:125°C

\- - 高共模瞬时抗扰水平:>25 kV/μs

**SPIsolator™ 数字隔离器**

SPIsolator™ 数字隔离器利用 Analog Devices 的 iCoupler® 技术,是专用的 SPI 隔离器。 它们体积小,设计简单,速度快且数据完整性高。 SPIsolator™ 系列不同于光耦合器及之前的数字隔离器解决方案,能够提高性能和降低成本,同时通过利用单个紧凑外形减少板空间。

ADUM4150ARIZ中文资料参数规格
技术参数

电源电压DC 3.00V min

上升/下降时间 2.5 ns

通道数 6

针脚数 20

耗散功率 2.4 W

上升时间 2.5 ns

隔离电压 5000 Vrms

输入电流Min 9 mA

正向电压Max 5.5 V

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 2400 mW

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 WSOIC-20

外形尺寸

长度 15.4 mm

宽度 7.6 mm

封装 WSOIC-20

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

ADUM4150ARIZ引脚图与封装图

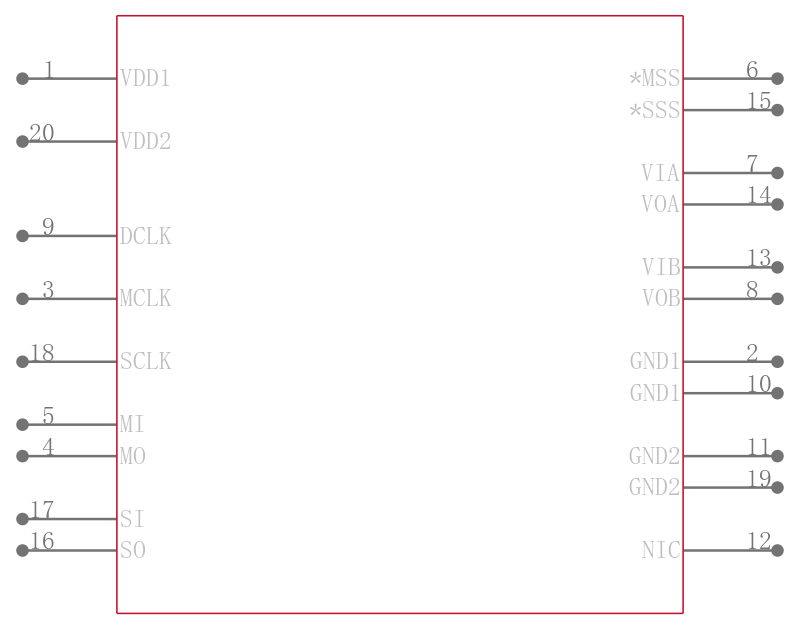

ADUM4150ARIZ引脚图
ADUM4150ARIZ封装图
ADUM4150ARIZ电路图

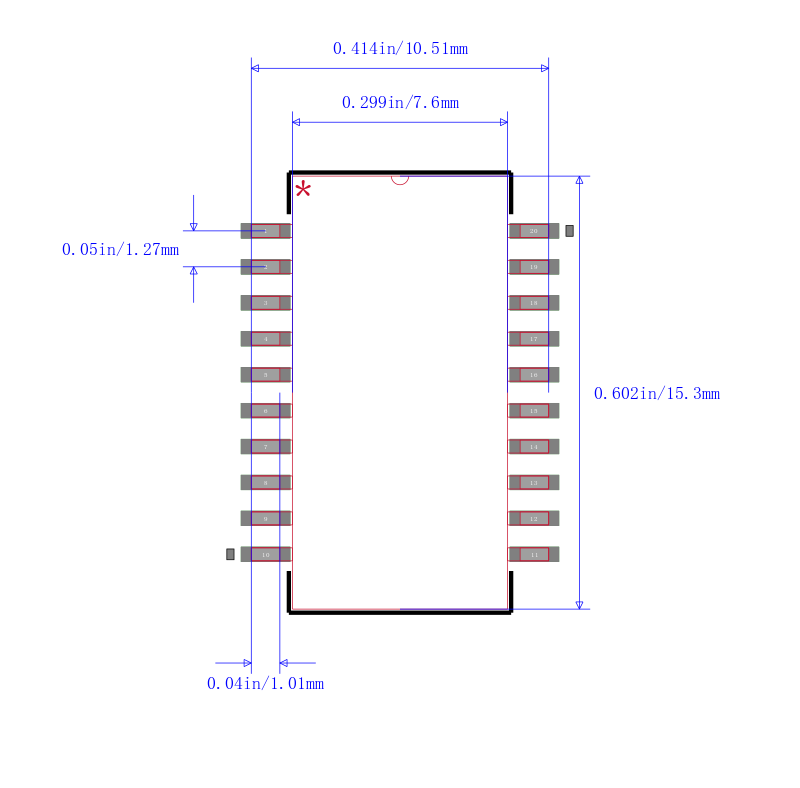

ADUM4150ARIZ封装焊盘图
在线购买ADUM4150ARIZ
型号: ADUM4150ARIZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  ADUM4150ARIZ  数字隔离器, 6通道, 24 ns, 3 V, 5.5 V, WSOIC, 20 引脚
替代型号ADUM4150ARIZ
型号/品牌 代替类型 替代型号对比

ADUM4150ARIZ

ADI 亚德诺

当前型号

当前型号

ADUM4150ARIZ-RL

亚德诺

功能相似

ADUM4150ARIZ和ADUM4150ARIZ-RL的区别
