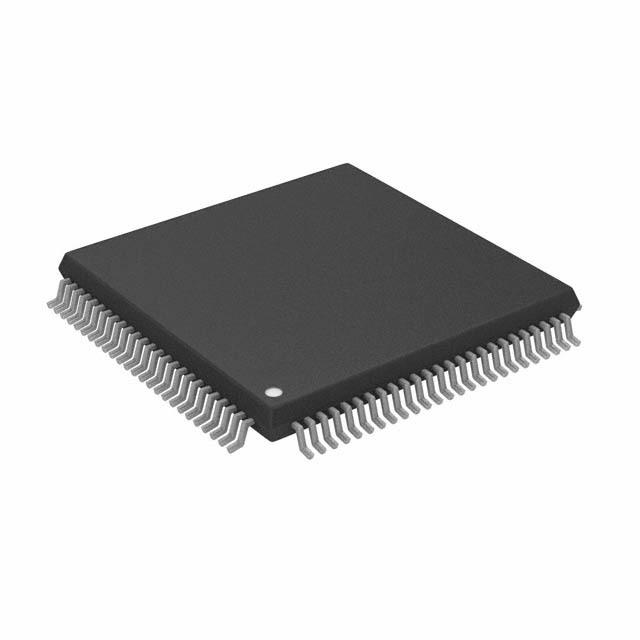

ANALOG DEVICES AD8197ASTZ 芯片, 4:1, HDMI/DVI开关, 3.6V, LQFP-100
GENERAL DESCRIPTION
The AD8197 is an HDMI/DVI switch featuring equalized TMDS inputs and pre-emphasized TMDS outputs, ideal for systems with long cable runs. Outputs can be set to a high impedance state to reduce the power dissipation and/or allow the construction of larger arrays using the wire-OR technique. Flexible channel bundling modes for both the TMDS channels and the auxiliary signals allow the AD8197 to be configured as a 4:1 single HDMI/DVI link switch, a dual 8:1 switch, or a single 16:1 switch.
电源电压DC 3.00V min
输出接口数 1
输出电流 20 mA
通道数 1
针脚数 100
耗散功率 2.2 W
输入数 4
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 2200 mW
电源电压Max 3.6 V
电源电压Min 3 V
输入电压 3.3 V
安装方式 Surface Mount
引脚数 100

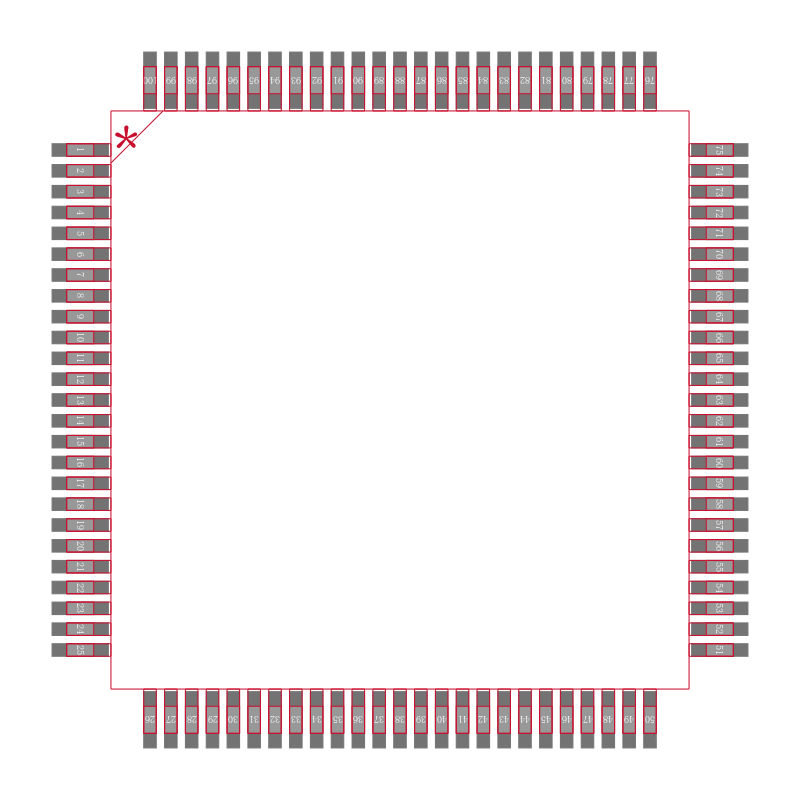

封装 LQFP-100
长度 14 mm
宽度 14 mm
高度 1.4 mm
封装 LQFP-100
产品生命周期 Active
包装方式 Tray
制造应用 HDTV，投影仪，机顶盒
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
