AD7478ARTZ-500RL7概述

ANALOG DEVICES  AD7478ARTZ-500RL7  模数转换器, 8 bit, 1 MSPS, 单, 2.7 V, 5.25 V, SOT-23

模数转换器 8 位,单通道,Analog Devices

Analog Devices 的一系列 ADC 用于各种规格。

### 模拟至数字转换器 - Analog Devices

模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


得捷:
IC ADC 8BIT SAR SOT23-6


立创商城:
AD7478ARTZ-500RL7


欧时:
模数转换器 8 位,单通道,Analog DevicesAnalog Devices 的一系列 ADC 用于各种规格。### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


贸泽:
Analog to Digital Converters - ADC IC 8Bit 1MSPS Lo-Pwr


e络盟:
模数转换器, 8 bit, 1 MSPS, 单端, 串行, SPI, 单, 2.7 V


艾睿:
Single Channel Single ADC SAR 1Msps 8-bit Serial 6-Pin SOT-23 T/R


安富利:
ADC Single SAR 1Msps 8-bit Serial 6-Pin SOT-23 T/R


Chip1Stop:
Single Channel Single ADC SAR 1Msps 8-bit Serial 6-Pin SOT-23 T/R


Verical:
Single Channel Single ADC SAR 1Msps 8-bit Serial 6-Pin SOT-23 T/R


Newark:
# ANALOG DEVICES  AD7478ARTZ-500RL7  Analog to Digital Converter, 8 bit, 1 MSPS, Single, 2.7 V, 5.25 V, SOT-23


罗切斯特:
ADC, Successive Approximation, 8-Bit, 1 Channel, Serial Access, CMOS, PDSO6


Win Source:
IC ADC 8BIT 1MSPS LP SOT23-6


AD7478ARTZ-500RL7中文资料参数规格
技术参数

数字逻辑电平 SAR

电源电压DC 2.70V min

供电电流 3.50 mA

电路数 1

通道数 1

针脚数 6

位数 8

耗散功率 17.5 mW

采样率 1 Msps

分辨率Bits 8.0

输入电容 30.0 pF

输入阻抗 1.00 MΩ

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 17.5 mW

输入通道数 1

电源电压Max 5.25 V

电源电压Min 2.7 V

输入电压 5.25 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-23-6

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 1.15 mm

封装 SOT-23-6

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Automation & Process Control, 医用, Sensing & Instrumentation, 自动化与过程控制, 传感与仪器, 消费电子产品, Consumer Electronics, Medical

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

AD7478ARTZ-500RL7引脚图与封装图
AD7478ARTZ-500RL7引脚图

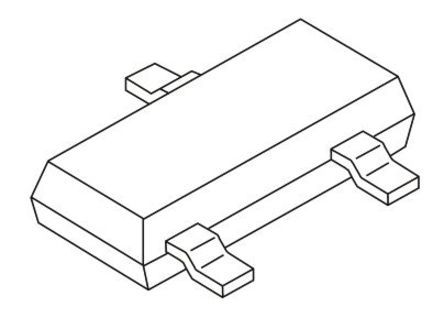

AD7478ARTZ-500RL7封装图
AD7478ARTZ-500RL7电路图
AD7478ARTZ-500RL7封装焊盘图
在线购买AD7478ARTZ-500RL7
型号: AD7478ARTZ-500RL7
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7478ARTZ-500RL7  模数转换器, 8 bit, 1 MSPS, 单, 2.7 V, 5.25 V, SOT-23
替代型号AD7478ARTZ-500RL7
型号/品牌 代替类型 替代型号对比

AD7478ARTZ-500RL7

ADI 亚德诺

当前型号

当前型号

AD7478ART-500RL7

亚德诺

完全替代

AD7478ARTZ-500RL7和AD7478ART-500RL7的区别

AD7478ARTZ-REEL

亚德诺

完全替代

AD7478ARTZ-500RL7和AD7478ARTZ-REEL的区别

AD7478ART-REEL

亚德诺

完全替代

AD7478ARTZ-500RL7和AD7478ART-REEL的区别
