A6SN-3101概述

OMRON ELECTRONIC COMPONENTS  A6SN-3101  DIP / SIP开关, SPST, SMD, 3 电路, DIP, 24 V

The is a 3-pole surface-mount DIP Switch with flat actuator, knife-edge high pressure mechanics high reliability. The knife-edge high pressure mechanics enables washing without seal tape. The temperature-resistance resin allows at peak reflow temperature of 260°C.

.
25mA at 24VDC Switching capacity
.
10µA at 3.5VDC Minimum permissible load
.
200mR Maximum contact resistance
.
100MR at 100VDC Minimum insulation resistance
.
300VAC Dielectric strength for 1 minute between terminals
.
100 to 806gf 0.98 to 7.9N Operating force
.
-30 to 85°C Ambient operating temperature
.
1000 Operations minimum electrical service life
A6SN-3101中文资料参数规格
技术参数

额定电流 25 mA

触点类型 SPST

电路数 3

针脚数 3

额定电流Max 0.025A @24VDC

工作温度Max 85 ℃

工作温度Min -30 ℃

额定电压 24 VDC

额定电压DC Max 24 V

接触电阻Max 200 mΩ

封装参数

安装方式 Surface Mount

封装 DIP

外形尺寸

长度 9.6 mm

宽度 9.3 mm

高度 4.55 mm

封装 DIP

物理参数

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

A6SN-3101引脚图与封装图
A6SN-3101引脚图
A6SN-3101封装图

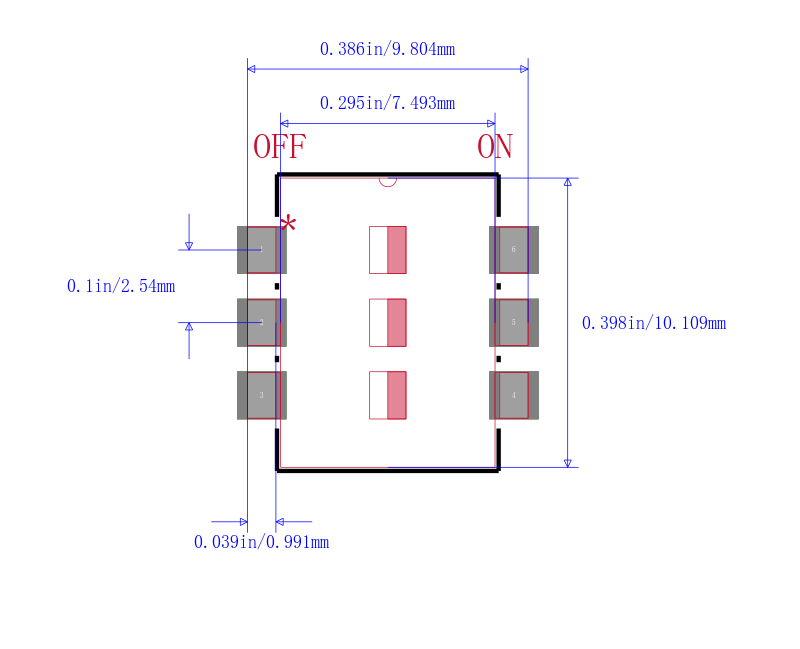

A6SN-3101封装焊盘图
