ADS7816EB/2K5概述

12位高速微功耗采样 12-Bit High Speed Micro Power Sampling

12 Bit Analog to Digital Converter 1 Input 1 SAR 8-VSSOP


得捷:
IC ADC 12BIT SAR 8VSSOP


立创商城:
ADS7816EB/2K5


德州仪器TI:
12-bit high-speed micropower sampling analog-to-digital converter ADC


贸泽:
Analog to Digital Converters - ADC 12-Bit High Speed MicroPower Sampling


艾睿:
Single Channel Single ADC SAR 200ksps 12-bit Serial 8-Pin VSSOP T/R


安富利:
ADC Single SAR 200ksps 12-bit Serial 8-Pin VSSOP T/R


Chip1Stop:
Analog to Digital Converter 12-Bit High Speed Micro Power Sampling Analog-To-Digital Converter Single ADC SAR 200ksps 12-bit Serial 8-Pin VSSOP T/R


Verical:
1-Channel Single ADC SAR 200ksps 12-bit Serial 8-Pin VSSOP T/R


Newark:
# TEXAS INSTRUMENTS  ADS7816EB/2K5  Analog to Digital Converter, 12 bit, 200 kSPS, Single, 4.5 V, 5.25 V, SOP


罗切斯特:
Single ADC SAR 200ksps 12-bit Serial 8-Pin VSSOP T/R


Win Source:
IC ADC 12BIT SRL 200K 1CH 8VSSOP


ADS7816EB/2K5中文资料参数规格
技术参数

数字逻辑电平 SAR

电源电压DC 4.50V min

供电电流 380 µA

电路数 1

通道数 1

位数 12

耗散功率 1.9 mW

采样率 200 ksps

功耗 1.9 mW

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

输入通道数 1

电源电压Max 5.25 V

电源电压Min 4.5 V

输入电压 5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 VSSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.97 mm

封装 VSSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

ADS7816EB/2K5引脚图与封装图

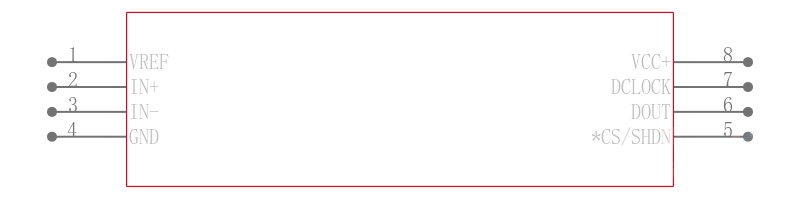

ADS7816EB/2K5引脚图
ADS7816EB/2K5封装图

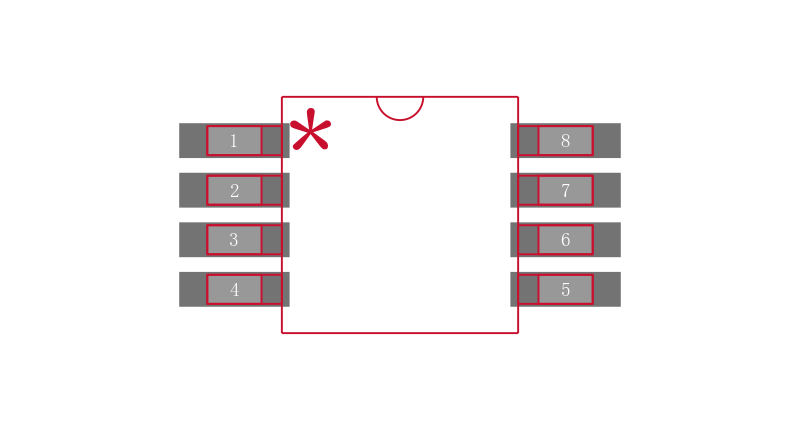

ADS7816EB/2K5封装焊盘图
在线购买ADS7816EB/2K5
型号: ADS7816EB/2K5
制造商: TI 德州仪器
描述:12位高速微功耗采样 12-Bit High Speed Micro Power Sampling
替代型号ADS7816EB/2K5
型号/品牌 代替类型 替代型号对比

ADS7816EB/2K5

TI 德州仪器

当前型号

当前型号

ADS7816EB/250

德州仪器

完全替代

ADS7816EB/2K5和ADS7816EB/250的区别

ADS7822EB/250

德州仪器

类似代替

ADS7816EB/2K5和ADS7822EB/250的区别

ADS8320E/250

德州仪器

类似代替

ADS7816EB/2K5和ADS8320E/250的区别
