ADE7868ACPZ

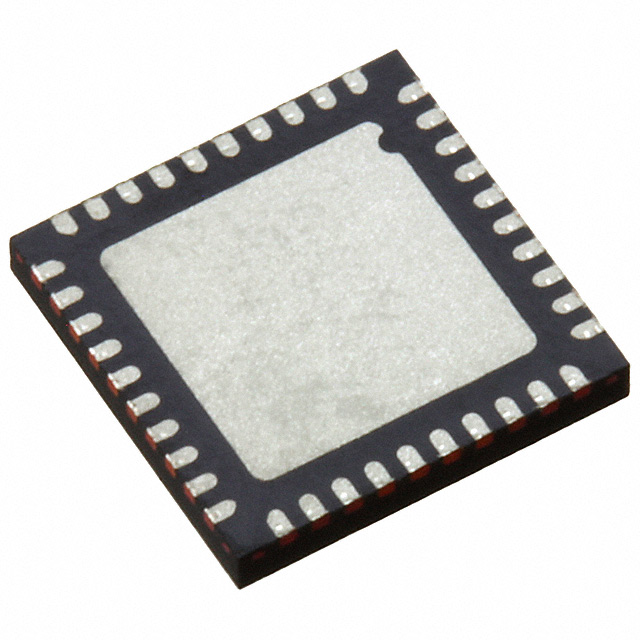

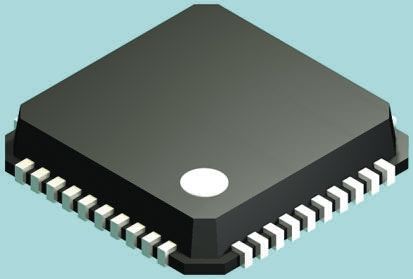

ANALOG DEVICES  ADE7868ACPZ  芯片, 多相电能量计, LFCSP-40

ADE7854/7858/7868/7878 系列，多相多功能能量计量 IC，Analog Devices

Analog Devices 的 ADE7854、ADE7858、ADE7868 和 ADE7878 为高精确度 3 相电气能量测量 IC，具有串行接口和三种灵活的脉冲输出。

这些设备整合了二阶 sigma-delta Σ-Δ 模拟至数字转换器 ADC、数字积分器和参考电路。 此外，这些 IC 具有能量测量和有效值计算所需的信号处理。 固定的功能数字信号处理器 DSP 执行这种处理，DSP 程序存储在内部 ROM 存储器中。

### 特点

高精确度 - 支持 EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053-22 和 IEC 62053-23 标准

与 3 相、3 或 4 线（delta 或 wye）及其它 3 相服务兼容

支持电流互感器和 di/dt 电流传感器

提供所有三个相位和中性电流的采样波形数据

可选无负载阈值电平，用于总计和基本有功和无功功率以及视在功率

电池电源输入，用于缺失中线工作

电流和电压通道均可进行相角测量，典型误差 0.3°

灵活的 I2C、SPI 和 HSDC 串行接口

在 TA = 25°C 时 1000:1 的动态范围内，有功和无功能量小于 0.1% 误差

在 TA = 25°C 时 3000:1 的动态范围内，有功和无功能量小于 0.2% 误差

在 TA = 25°C 时 1000:1 的动态范围内，电压和电流有效值小于 0.1% 误差
