AD5323BRU概述

\+ 2.5V至+ 5.5V ， 230微安，双通道轨至轨电压输出8位/ 10位/ 12位DAC +2.5 V to +5.5 V, 230 uA, Dual Rail-to-Rail Voltage Output 8-/10-/12-Bit DACs

12 Bit Digital to Analog Converter 2 16-TSSOP

得捷:
AD5323 - DUAL 12-BIT VOLTAGE OUT

艾睿:
DAC 2-CH Resistor-String 12-bit 16-Pin TSSOP Tube

Chip1Stop:
DAC 2-CH Resistor-String 12-bit 16-Pin TSSOP Tube

Verical:
DAC 2-CH Resistor-String 12-bit 16-Pin TSSOP Tube

罗切斯特:
N/A

AD5323BRU中文资料参数规格

技术参数

输出接口数 2

通道数 2

位数 12

耗散功率 0.0025 W

采样率 125 ksps

分辨率Bits 12.0

工作温度Max 105 ℃

工作温度Min -40 ℃

数模转换数DAC 2

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 End of Life

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

军工级 No

数据手册

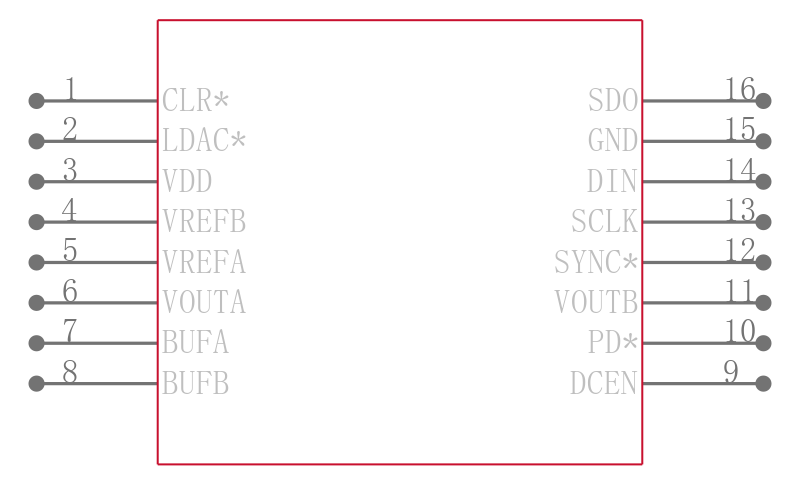

AD5323BRU引脚图与封装图

在线购买AD5323BRU

型号： AD5323BRU

描述：\+ 2.5V至+ 5.5V ， 230微安，双通道轨至轨电压输出8位/ 10位/ 12位DAC +2.5 V to +5.5 V, 230 uA, Dual Rail-to-Rail Voltage Output 8-/10-/12-Bit DACs

替代型号AD5323BRU
