AD7895ANZ-3概述

ANALOG DEVICES  AD7895ANZ-3  模数转换器, 12 bit, 192 kSPS, 单, 4.75 V, 5.25 V, DIP

模拟至数字转换器 12 位,130kSPS 至 250kSPS,Analog Devices

### 模拟至数字转换器 - Analog Devices

模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


得捷:
IC ADC 12BIT SAR 8DIP


立创商城:
AD7895ANZ-3


欧时:
模拟至数字转换器 12 位,130kSPS 至 250kSPS,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


艾睿:
Without altering essential content, Analog Devices&s; AD7895ANZ-3 ADC will convert your analog signals into digital data. This device&s;s digital interface is serial 2-wire, 3-wire, spi. This device is based on SAR architecture. It has a single-ended input signal. Its maximum power dissipation is 20 mW. This ADC has a resolution of 12bit. This ADC has an input voltage of ±2.5 V. This ADC has a temperature range of -40 °C to 125 °C.


安富利:
ADC Single SAR 192ksps 12-bit Serial 8-Pin PDIP


Chip1Stop:
Single ADC SAR 192ksps 12-bit Serial 8-Pin PDIP


Verical:
Single Channel Single ADC SAR 192ksps 12-bit Serial 8-Pin PDIP N Tube


AD7895ANZ-3中文资料参数规格
技术参数

数字逻辑电平 SAR

电路数 1

通道数 1

针脚数 8

位数 12

耗散功率 16 mW

采样率 192 ksps

功耗 16 mW

分辨率Bits 12.0

输入阻抗 9.00 GΩ

模数转换数ADC 1

输入数 1

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 20 mW

输入通道数 1

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 10.92 mm

宽度 7.11 mm

高度 4.95 mm

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD7895ANZ-3引脚图与封装图

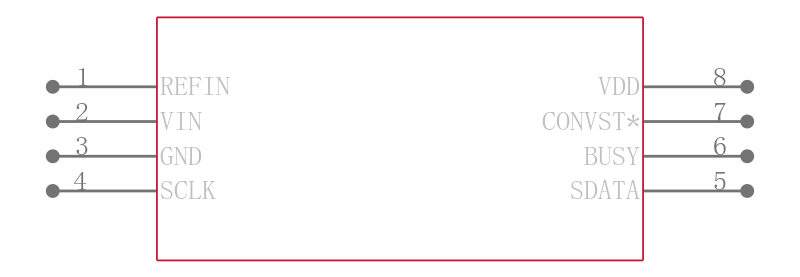

AD7895ANZ-3引脚图
AD7895ANZ-3封装图
AD7895ANZ-3电路图
AD7895ANZ-3封装焊盘图
在线购买AD7895ANZ-3
型号: AD7895ANZ-3
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7895ANZ-3  模数转换器, 12 bit, 192 kSPS, 单, 4.75 V, 5.25 V, DIP
替代型号AD7895ANZ-3
型号/品牌 代替类型 替代型号对比

AD7895ANZ-3

ADI 亚德诺

当前型号

当前型号

AD7895AN-3

亚德诺

完全替代

AD7895ANZ-3和AD7895AN-3的区别
