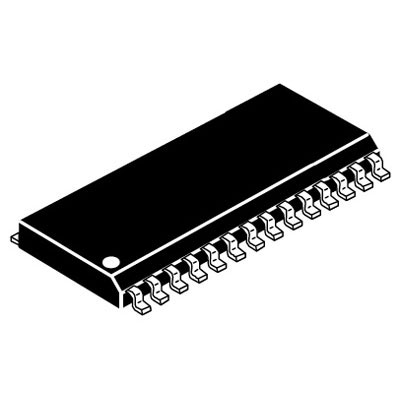

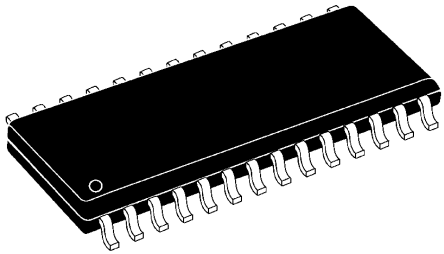

AD7805BRZ

AD7805BRZ图片1
AD7805BRZ图片2
AD7805BRZ图片3
AD7805BRZ图片4
AD7805BRZ图片5
AD7805BRZ图片6
AD7805BRZ图片7
AD7805BRZ图片8
AD7805BRZ图片9
AD7805BRZ图片10
AD7805BRZ图片11
AD7805BRZ图片12
AD7805BRZ概述

ANALOG DEVICES  AD7805BRZ  数模转换器, 10 bit, 并行, 3.3V 至 5V, WSOIC, 28 引脚

模数转换器 10 位,Analog Devices


得捷:
IC DAC 10BIT V-OUT 28SOIC


立创商城:
AD7805BRZ


欧时:
模数转换器 10 位,Analog Devices ### 数字到模拟转换器 - Analog Devices


贸泽:
数模转换器- DAC 3.3V-5V Quad/ Octal 10-Bit


艾睿:
DAC 4-CH 10-bit 28-Pin SOIC W Tube


Jameco:
Digital to Analog Converter 4 Channel 10-Bit 28-Pin SOIC W


安富利:
DAC 4-CH 10-bit 28-Pin SOIC W


Chip1Stop:
DAC 4-CH 10-bit 28-Pin SOIC W Tube


Verical:
DAC 4-CH 10-bit 28-Pin SOIC W Tube


罗切斯特:
D/A Converter, Parallel, Word Input Loading, 1.5us Settling Time, PDSO28


DeviceMart:
IC DAC 10BIT QUAD PARALL 28-SOIC


Win Source:
IC DAC 10BIT QUAD PARALL 28-SOIC


AD7805BRZ中文资料参数规格
技术参数

输出接口数 4

供电电流 18.0 mA

通道数 4

针脚数 28

位数 10

耗散功率 66 mW

采样率 667 ksps

分辨率Bits 10.0

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 66 mW

数模转换数DAC 4

电源电压 3.3V ~ 5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOIC-28

外形尺寸

长度 18.1 mm

宽度 7.6 mm

高度 2.35 mm

封装 SOIC-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

数据手册

AD7805BRZ引脚图与封装图
AD7805BRZ引脚图
AD7805BRZ封装图
AD7805BRZ电路图

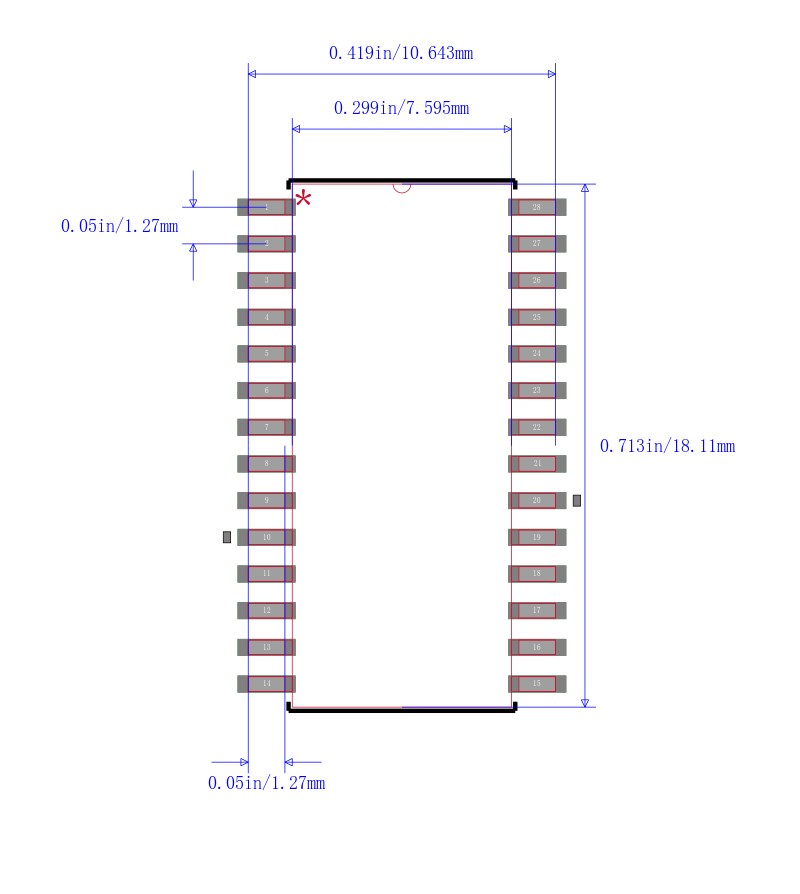

AD7805BRZ封装焊盘图
在线购买AD7805BRZ
型号: AD7805BRZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7805BRZ  数模转换器, 10 bit, 并行, 3.3V 至 5V, WSOIC, 28 引脚
替代型号AD7805BRZ
型号/品牌 代替类型 替代型号对比

AD7805BRZ

ADI 亚德诺

当前型号

当前型号

AD7805BRZ-REEL

亚德诺

完全替代

AD7805BRZ和AD7805BRZ-REEL的区别

AD7805BR

亚德诺

类似代替

AD7805BRZ和AD7805BR的区别

AD7805BR-REEL

亚德诺

功能相似

AD7805BRZ和AD7805BR-REEL的区别
