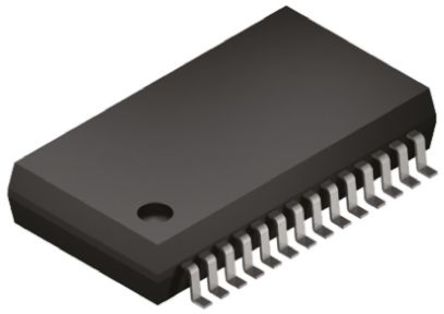

AD7714ARSZ-3

AD7714ARSZ-3图片1
AD7714ARSZ-3图片2
AD7714ARSZ-3图片3
AD7714ARSZ-3图片4
AD7714ARSZ-3图片5
AD7714ARSZ-3图片6
AD7714ARSZ-3图片7
AD7714ARSZ-3图片8
AD7714ARSZ-3图片9
AD7714ARSZ-3图片10
AD7714ARSZ-3图片11
AD7714ARSZ-3图片12
AD7714ARSZ-3图片13
AD7714ARSZ-3图片14
AD7714ARSZ-3概述

ANALOG DEVICES  AD7714ARSZ-3  模数转换器, 24 bit, 1 kSPS, 单, 3 V, 3.6 V, SSOP

模数转换器 24 位,Analog Devices


得捷:
IC ADC 24BIT SIGMA-DELTA 28SSOP


立创商城:
AD7714ARSZ-3


欧时:
Analog Devices AD7714ARSZ-3 24 位 ADC, 差分输入, SPI接口, 28引脚 SSOP封装


贸泽:
Analog to Digital Converters - ADC CMOS 3V/5V 500uA 24B Signal Condition


艾睿:
Quad Channel Single ADC Delta-Sigma 1ksps 24-bit Serial 28-Pin SSOP Tube


安富利:
ADC Single Delta-Sigma 1ksps 24-bit Serial 28-Pin SSOP


Chip1Stop:
Quad Channel Single ADC Delta-Sigma 1ksps 24-bit Serial 28-Pin SSOP Tube


Verical:
Quad Channel Single ADC Delta-Sigma 1ksps 24-bit Serial 28-Pin SSOP Tube


Newark:
# ANALOG DEVICES  AD7714ARSZ-3  Analog to Digital Converter, 24 bit, 1 kSPS, Single, 3 V, 3.6 V, SSOP


罗切斯特:
ADC, Delta-Sigma, 24-Bit, 5 Channel, Serial Access, CMOS, PDSO28


DeviceMart:
IC ADC 24BIT SIGMA-DELTA 28SSOP


AD7714ARSZ-3中文资料参数规格
技术参数

电源电压DC 3.00V min

电路数 1

通道数 5

针脚数 28

位数 24

耗散功率 5 mW

采样率 1 ksps

功耗 5 mW

分辨率Bits 24.0

输入电容 7.00 pF

输入阻抗 9.00 GΩ

模数转换数ADC 1

输入数 3, 5

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 7 mW

输入通道数 3, 4

电源电压Max 3.6 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SSOP-28

外形尺寸

长度 10.34 mm

宽度 5.38 mm

高度 1.75 mm

封装 SSOP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Clinical Monitoring, Healthcare, Life Sciences & Medical Instrumentation, ECG Patient Monitoring, Spectrometer

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

数据手册

AD7714ARSZ-3引脚图与封装图
AD7714ARSZ-3引脚图
AD7714ARSZ-3封装图
AD7714ARSZ-3电路图
AD7714ARSZ-3封装焊盘图
在线购买AD7714ARSZ-3
型号: AD7714ARSZ-3
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7714ARSZ-3  模数转换器, 24 bit, 1 kSPS, 单, 3 V, 3.6 V, SSOP
替代型号AD7714ARSZ-3
型号/品牌 代替类型 替代型号对比

AD7714ARSZ-3

ADI 亚德诺

当前型号

当前型号

AD7714ARS-3

亚德诺

完全替代

AD7714ARSZ-3和AD7714ARS-3的区别

AD7714ARS-3REEL

亚德诺

完全替代

AD7714ARSZ-3和AD7714ARS-3REEL的区别

AD7714ARSZ-3REEL

亚德诺

完全替代

AD7714ARSZ-3和AD7714ARSZ-3REEL的区别
