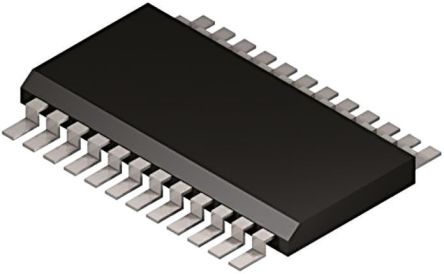

AD7472BRUZ

AD7472BRUZ图片1
AD7472BRUZ图片2
AD7472BRUZ图片3
AD7472BRUZ图片4
AD7472BRUZ图片5
AD7472BRUZ图片6
AD7472BRUZ图片7
AD7472BRUZ图片8
AD7472BRUZ图片9
AD7472BRUZ图片10
AD7472BRUZ图片11
AD7472BRUZ图片12
AD7472BRUZ图片13
AD7472BRUZ图片14
AD7472BRUZ图片15
AD7472BRUZ概述

ANALOG DEVICES  AD7472BRUZ  模数转换器, 12 bit, 1.5 MSPS, 单, 2.7 V, 5.25 V, TSSOP

模拟至数字转换器 12 位,单通道,1.25kMSPS 至 500kMSPS,Analog Devices


得捷:
IC ADC 12BIT SAR 24TSSOP


立创商城:
AD7472BRUZ


欧时:
Analog Devices AD7472BRUZ 12 位 ADC, 并行接口, 24引脚 TSSOP封装


贸泽:
Analog to Digital Converters - ADC 12-Bit 2.7V-5.25V 1.5MSPS Lo Pwr


艾睿:
Single Channel Single ADC SAR 1.5Msps 12-bit Parallel 24-Pin TSSOP Tube


安富利:
ADC Single SAR 1.5Msps 12-bit Parallel 24-Pin TSSOP


Chip1Stop:
Single Channel Single ADC SAR 1.5Msps 12-bit Parallel 24-Pin TSSOP Tube


Verical:
Single Channel Single ADC SAR 1.5Msps 12-bit Parallel 24-Pin TSSOP Tube


罗切斯特:
ADC, Successive Approximation, 12-Bit, 1 Channel, Parallel, Word Access, CMOS, PDSO24


DeviceMart:
IC ADC 12BIT PARALLEL 24TSSOP


Win Source:
IC ADC 12BIT PARALLEL 24TSSOP


AD7472BRUZ中文资料参数规格
技术参数

数字逻辑电平 SAR

电路数 1

通道数 1

针脚数 24

位数 12

耗散功率 12 mW

采样率 1.5 Msps

分辨率Bits 12.0

输入电容 33.0 pF

输入阻抗 1.00 MΩ

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 12 mW

输入通道数 1

电源电压Max 5.25 V

电源电压Min 2.7 V

输入电压 2.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TSSOP-24

外形尺寸

长度 7.9 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

数据手册

AD7472BRUZ引脚图与封装图

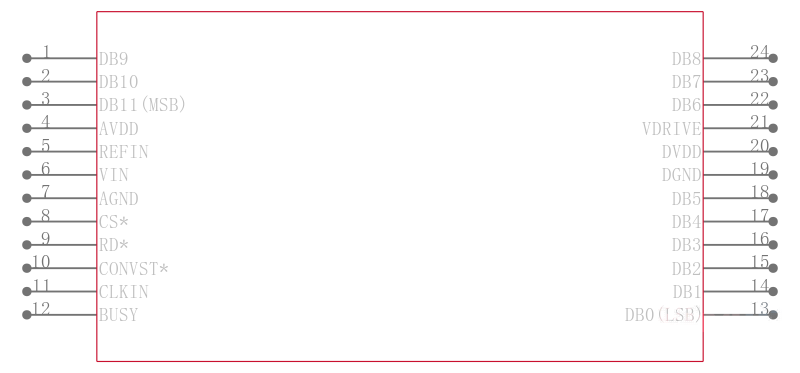

AD7472BRUZ引脚图
AD7472BRUZ封装图
AD7472BRUZ电路图
AD7472BRUZ封装焊盘图
在线购买AD7472BRUZ
型号: AD7472BRUZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7472BRUZ  模数转换器, 12 bit, 1.5 MSPS, 单, 2.7 V, 5.25 V, TSSOP
替代型号AD7472BRUZ
型号/品牌 代替类型 替代型号对比

AD7472BRUZ

ADI 亚德诺

当前型号

当前型号

AD7472BRUZ-REEL7

亚德诺

完全替代

AD7472BRUZ和AD7472BRUZ-REEL7的区别

AD7472AR

亚德诺

完全替代

AD7472BRUZ和AD7472AR的区别

AD7472BR

亚德诺

完全替代

AD7472BRUZ和AD7472BR的区别
