AD7685CCPZRL概述

16位250 kSPS时的PulSAR ADC ，采用MSOP / QFN 16-Bit, 250 kSPS PulSAR ADC in MSOP/QFN

16 Bit Analog to Digital Converter 1 Input 1 SAR 10-LFCSP-WD 3x3

得捷:
IC ADC 16BIT SAR 10LFCSP

贸泽:
模数转换器 - ADC 16-Bit 250 kSPS

艾睿:
Single Channel Single ADC SAR 250ksps 16-bit Serial 10-Pin LFCSP EP T/R

Chip1Stop:
Single Channel Single ADC SAR 250ksps 16-bit Serial 10-Pin LFCSP EP T/R

罗切斯特:
ADC, Successive Approximation, 16-Bit, 1 Func, 1 Channel, Serial Access, CMOS, PQCC10

AD7685CCPZRL中文资料参数规格

技术参数

数字逻辑电平 SAR

电路数 1

通道数 1

位数 16

耗散功率 15 mW

采样率 250 ksps

功耗 10 mW

分辨率Bits 16.0

输入电容 30.0 pF

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 15 mW

输入电压 5.8 V

封装参数

安装方式 Surface Mount

引脚数 10

封装 LFCSP-10

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.73 mm

封装 LFCSP-10

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 End of Life

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

军工级 No

数据手册

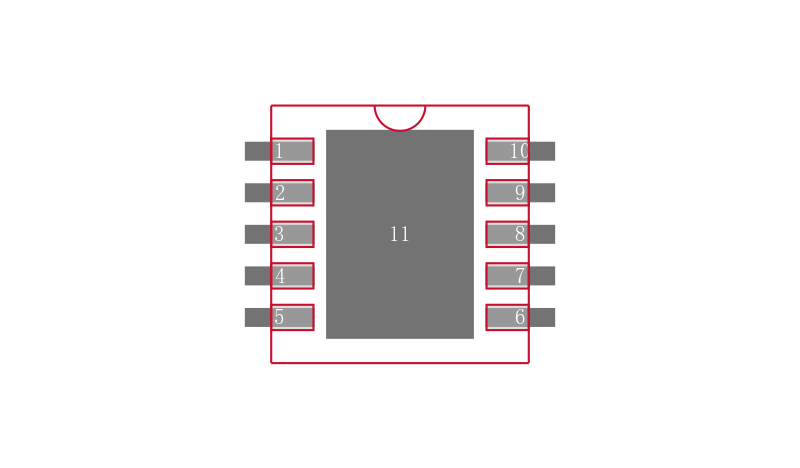

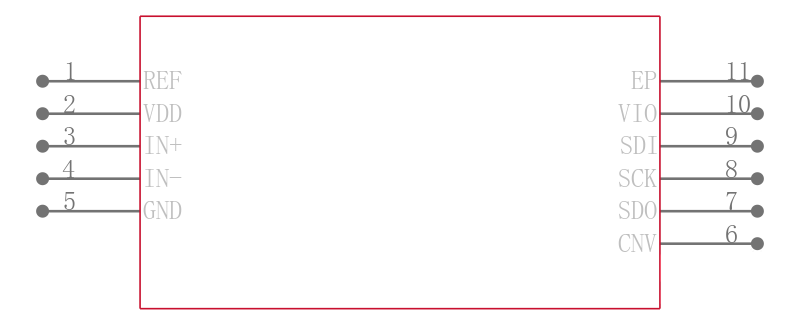

AD7685CCPZRL引脚图与封装图

在线购买AD7685CCPZRL

型号： AD7685CCPZRL

制造商： ADI 亚德诺

描述：16位250 kSPS时的PulSAR ADC ，采用MSOP / QFN 16-Bit, 250 kSPS PulSAR ADC in MSOP/QFN

立即咨询

替代型号AD7685CCPZRL

型号/品牌	代替类型	替代型号对比
AD7685CCPZRL ADI 亚德诺	当前型号	当前型号
AD7685CCPZRL7 亚德诺	类似代替	AD7685CCPZRL和AD7685CCPZRL7的区别
AD7685BRMZ 亚德诺	功能相似	AD7685CCPZRL和AD7685BRMZ的区别
AD7687BRMZ 亚德诺	功能相似	AD7685CCPZRL和AD7687BRMZ的区别
