双通道, 500KSPS , 16位,2个2通道,同步采样模拟数字转换器 Dual, 500kSPS, 16-Bit, 2 2 Channel, Simultaneous Sampling ANALOG-TO-DIGITAL CONVERTER
DESCRIPON
The ADS8361 is a dual, 16-bit, 500kSPS, Analog-to-Digital A/D converter with four fully differential input channels grouped into two pairs for high-speed, simultaneous signal acquisition. Inputs to the sample-and-hold amplifiers are fully differential and are maintained differentially to the input of the A/D converter. This provides excellent common-mode rejection of 80dB at 50kHz, which is important in high-noise environments.
FEATURES
●2 SIMULTANEOUS 16-BIT DACs
●4 FULLY DIFFERENTIAL INPUT CHANNELS
●2μs THROUGHPUT PER CHANNEL
●4μs TOTAL THROUGHPUT FOR FOUR CHANNELS
●LOW POWER: 150mW
●INTERNAL REFERENCE
●FLEXIBLE SERIAL INTERFACE
●16-BIT UPGRADE TO THE 12-BIT ADS7861
●PIN COMPATIBLE WITH THE ADS7861
●OPERATING TEMPERATURE RANGE: –40°C to +125°C
APPLICATIONS
●MOTOR CONTROL
●MULTI-AXIS POSITIONING SYSTEMS
●3-PHASE POWER CONTROL
数字逻辑电平 SAR
电源电压DC 4.75V min
供电电流 35.0 mA
电路数 2
位数 16
耗散功率 150 mW
采样率 500 ksps
功耗 150 mW
模数转换数ADC 2
输入数 4
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 200 mW
输入通道数 4
电源电压Max 5.25 V
电源电压Min 4.75 V
安装方式 Surface Mount
引脚数 32

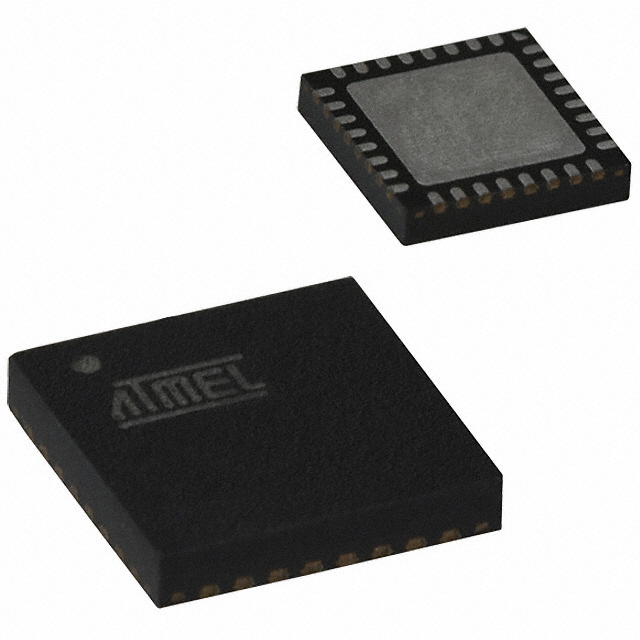

封装 VQFN-32
封装 VQFN-32
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ADS8361IRHBT TI 德州仪器 | 当前型号 | 当前型号 |
ADS8361IRHBR 德州仪器 | 完全替代 | ADS8361IRHBT和ADS8361IRHBR的区别 |
ADS8361IRHBTG4 德州仪器 | 完全替代 | ADS8361IRHBT和ADS8361IRHBTG4的区别 |
ADS7861IBRHBT 德州仪器 | 类似代替 | ADS8361IRHBT和ADS7861IBRHBT的区别 |
