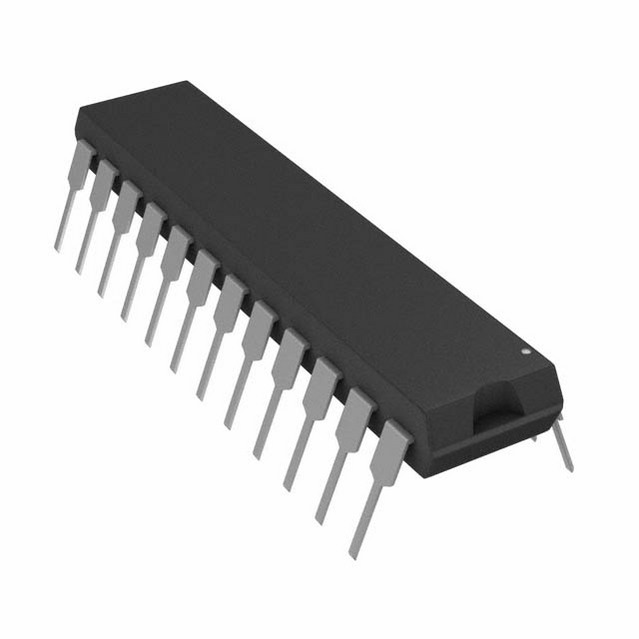

AD7714YN

AD7714YN图片1
AD7714YN图片2
AD7714YN图片3
AD7714YN图片4
AD7714YN图片5
AD7714YN图片6
AD7714YN图片7
AD7714YN图片8
AD7714YN图片9
AD7714YN概述

3 V / 5 V , CMOS , 500微安信号调理ADC 3 V/5 V, CMOS, 500 uA Signal Conditioning ADC

24 Bit Analog to Digital Converter 3, 5 Input 1 Sigma-Delta 24-PDIP


得捷:
IC ADC 24BIT SIGMA-DELTA 24DIP


贸泽:
Analog to Digital Converters - ADC CMOS 3V/5V 500uA 24B Signal Condition


艾睿:
Quad Channel Single ADC Delta-Sigma 1ksps 24-bit Serial 24-Pin PDIP N Tube


安富利:
ADC Single Delta-Sigma 1ksps 24-bit Serial 24-Pin PDIP


Chip1Stop:
Quad Channel Single ADC Delta-Sigma 1ksps 24-bit Serial 24-Pin PDIP N Tube


Verical:
Quad Channel Single ADC Delta-Sigma 1ksps 24-bit Serial 24-Pin PDIP N Tube


罗切斯特:
ADC, Delta-Sigma, 24-Bit, 1 Func, 5 Channel, Serial Access, CMOS, PDIP24


AD7714YN中文资料参数规格
技术参数

电路数 1

通道数 5

位数 24

耗散功率 3.75 mW

采样率 1 ksps

功耗 3.75 mW

分辨率Bits 24.0

输入电容 7.00 pF

输入阻抗 9.00 GΩ

模数转换数ADC 1

输入数 3, 5

工作温度Max 105 ℃

工作温度Min -40 ℃

耗散功率Max 4.75 mW

输入通道数 5, 3

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 31.75 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-24

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 End of Life

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

军工级 No

海关信息

香港进出口证 NLR

数据手册

AD7714YN引脚图与封装图

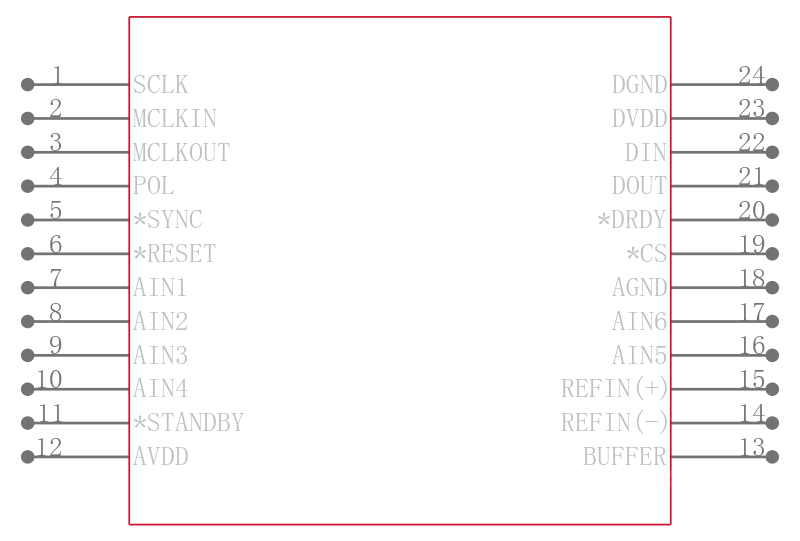

AD7714YN引脚图
AD7714YN封装图

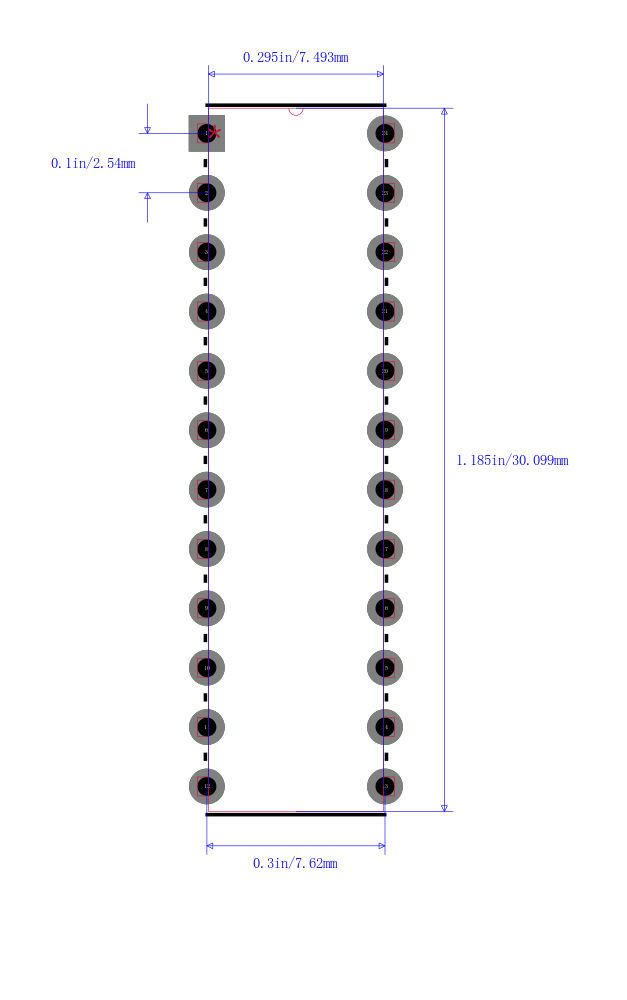

AD7714YN封装焊盘图
在线购买AD7714YN
型号: AD7714YN
制造商: ADI 亚德诺
描述:3 V / 5 V , CMOS , 500微安信号调理ADC 3 V/5 V, CMOS, 500 uA Signal Conditioning ADC
替代型号AD7714YN
型号/品牌 代替类型 替代型号对比

AD7714YN

ADI 亚德诺

当前型号

当前型号

AD7714YNZ

亚德诺

功能相似

AD7714YN和AD7714YNZ的区别
