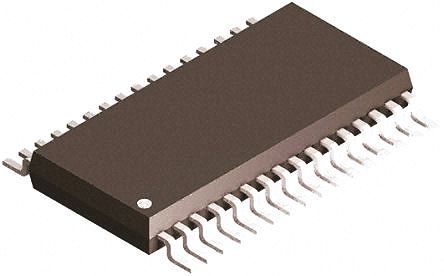

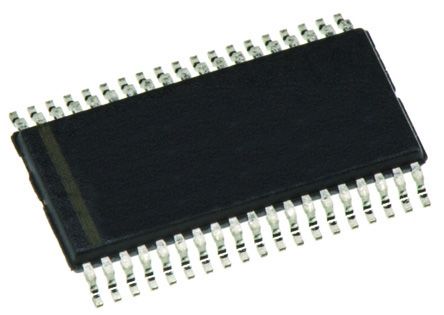

TEXAS INSTRUMENTS ADS8688IDBT 模数转换器, 16 bit, 500 kSPS, 单, 4.75 V, 5.25 V, TSSOP
16 位数据采集系统,Texas Instruments
Texas Instruments 集成的 16 位分辨率数据采集系统。 该设备包含 16 位 SAR ADC,以高达 500ksps 的采样率从模拟前端提供高分辨率数字输出。 模拟输入具有 1 兆欧姆阻抗且过电压保护高达 ±20V。 增益微调以确保高精确度和直流精密。 串行数字接口为 SPI 兼容且支持多个设备的菊花链。
16 位 ADC,带集成模拟前端
可编程输入范围:双极 ±2.56/5.12/10.24V,单极 5.12/10.24V
5V 模拟电源,1.65-5.0V 输入/输出电源
1 MΩ 恒定电阻输入阻抗
输入过电压保护高达 ±20 V
片上 4.096 V 低漂移参考电压
500-ksps 聚合吞吐量
低功耗:65 mW
SPI 兼容的 I/F,具有菊花链功能
### 数据采集系统 - Texas Instruments
得捷:
IC ADC 16BIT SAR 38TSSOP
欧时:
Texas Instruments ADS8688IDBT 16 位 0.5Msps 数据采集电路, 38引脚 TSSOP封装
立创商城:
ADS8688IDBT
德州仪器TI:
16-bit, 500-kSPS, 8-channel, single-supply SAR ADC with bipolar input ranges
贸泽:
模数转换器 - ADC SAR ADC w/ 16B,8CH 500Ksps
e络盟:
模数转换器, 16 bit, 500 kSPS, 单端, SPI, 单, 4.75 V
艾睿:
Octal Channel Single ADC SAR 500ksps 16-bit Serial 38-Pin TSSOP Tube
安富利:
ADC Octal SAR 500ksps 16-bit Serial 38-Pin TSSOP T/R
Verical:
Octal Channel Single ADC SAR 500ksps 16-bit Serial 38-Pin TSSOP Tube
Newark:
# TEXAS INSTRUMENTS ADS8688IDBT Analogue to Digital Converter, 16 bit, 500 kSPS, Single, 4.75 V, 5.25 V, TSSOP
电源电压DC 4.75V min
通道数 8
针脚数 38
位数 16
采样率 500 ksps
功耗 65 mW
模数转换数ADC 1
输入数 8
工作温度Max 125 ℃
工作温度Min -40 ℃
输入通道数 8
电源电压Max 5.25 V
电源电压Min 4.75 V
安装方式 Surface Mount
引脚数 38
封装 TSSOP-38
长度 9.8 mm
宽度 4.5 mm
高度 1.05 mm
封装 TSSOP-38
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ADS8688IDBT TI 德州仪器 | 当前型号 | 当前型号 |
ADS8688IDBTR 德州仪器 | 类似代替 | ADS8688IDBT和ADS8688IDBTR的区别 |
