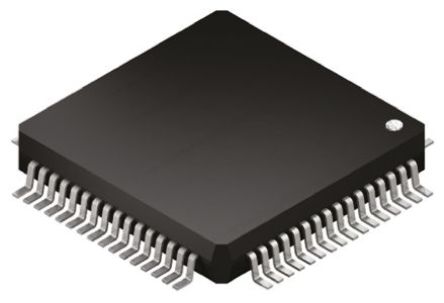

ANALOG DEVICES ADAS1000BSTZ 芯片, 心电图模拟前端, 5路, 步伐, 呼吸, 64LQFP
ADAS1000/1000-1/1000-2,心电图 ECG 数据采集系统,Analog Devices
Analog Devices 的 ADAS1000、ADAS1000-1 和 ADAS1000-2 为低功耗 5 电极心电图 ECG 模拟前端。 它们测量电心脏 ECG 信号、廓胸阻抗、步测伪相和引线开/关状态。
这些装置设计用于简化采集和确保优质 ECG 信号的任务。 它们为生物电势应用提供低功耗的小型数据采集系统。
### 特点
生物电势信号输入;数字化信号输出
5 个采集 ECG 通道和一条驱动引线
交流和直流引线断开检测
3 条引线上的内部步速检测算法
可选参考引线
可调节噪声与功率控制,断电模式
低功耗操作 - 11mW(1 条引线)至 21mW(所有电极)
提供引线或电极数据
快速过载恢复
低速或高速数据输出速率
支持 AAMI EC11:1991/R2001/R2007、AAMI EC38 R2007、EC13:2002/R2007、IEC60601-1 第 3.0 b:2005 版、IEC60601-2-25 第 2.0 :2011 版、IEC60601-2-27 第 2.0 b:2005 版、IEC60601-2-51 第 1.0 b: 2005 版
### 典型应用
床边患者监护
便携式遥测
霍尔特式心电动态监测仪
自动外部除颤器 AED
心脏除颤器
步行监测仪
起搏器编程器
应力测试
电源电压DC 3.15V min
供电电流 7 mA
通道数 5
针脚数 64
位数 19
耗散功率 41 mW
模数转换数ADC 6
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 41 mW
电源电压 3.15V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3.15 V
安装方式 Surface Mount
引脚数 64
封装 LQFP-64
长度 10.2 mm
宽度 10.2 mm
高度 1.45 mm
封装 LQFP-64
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 EEG Measurement, Clinical Monitoring, Healthcare, ECG Patient Monitoring
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ADAS1000BSTZ ADI 亚德诺 | 当前型号 | 当前型号 |
ADAS1000BSTZ-RL 亚德诺 | 完全替代 | ADAS1000BSTZ和ADAS1000BSTZ-RL的区别 |
