AD7547JR参数规格_中文资料_数据手册PDF

AD7547JR概述

LC2MOS并行装载双通道12位DAC LC2MOS PARALLEL LOADING DUAL 12-BIT DAC

12 位 2 24-SOIC

得捷:
IC DAC 12BIT A-OUT 24SOIC

贸泽:
数模转换器- DAC IC DUAL 12-BIT w/ Parallel Load

艾睿:
DAC 2-CH R-2R 12-bit 24-Pin SOIC W Tube

安富利:
DAC 2-CH R-2R 12-bit 24-Pin SOIC W

Chip1Stop:
DAC 2-CH R-2R 12-bit 24-Pin SOIC W Tube

Verical:
DAC 2-CH R-2R 12-bit 24-Pin SOIC W Tube

罗切斯特:
D/A Converter, 2 Func, Parallel, Word Input Loading, 0.8us Settling Time, PDSO24

AD7547JR中文资料参数规格

技术参数

输出接口数 2

通道数 2

位数 12

耗散功率 0.45 W

采样率 667 ksps

分辨率Bits 12.0

工作温度Max 85 ℃

工作温度Min -40 ℃

数模转换数DAC 2

电源电压Max 16.5 V

电源电压Min 10.8 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 End of Life

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

军工级 Yes

数据手册

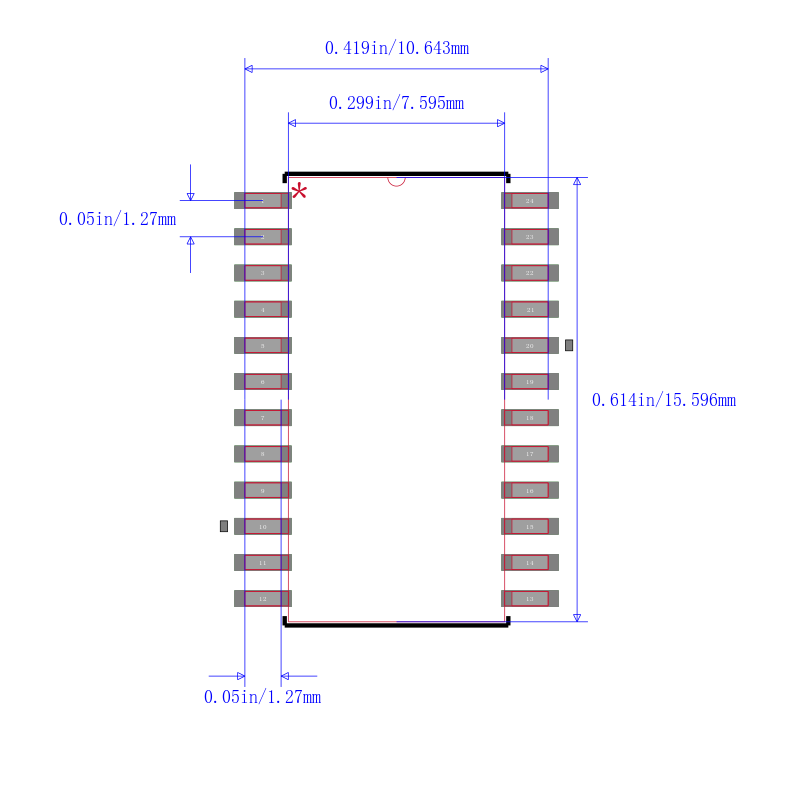

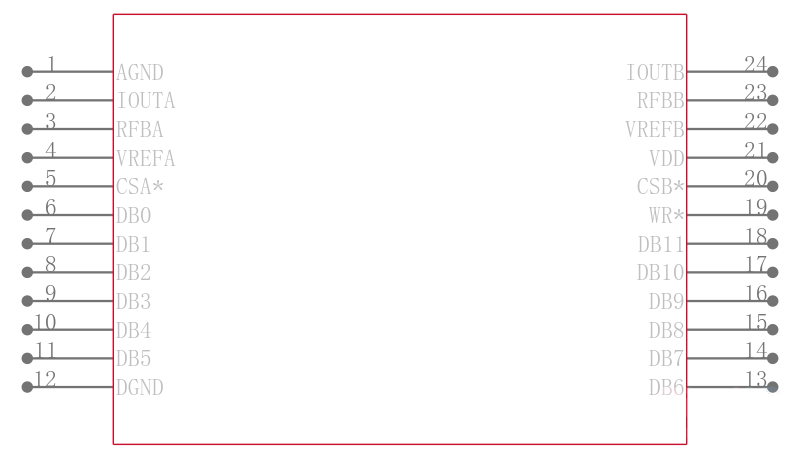

AD7547JR引脚图与封装图

在线购买AD7547JR

型号： AD7547JR

描述：LC2MOS并行装载双通道12位DAC LC2MOS PARALLEL LOADING DUAL 12-BIT DAC

替代型号AD7547JR
