模数转换器 - ADC Low-Power 12-Bit Sampling CMOS
If you need to translate continuous analog signals into digital data then Texas Instruments offers ADC to handle that with ease. This device is based on SAR architecture. This device"s digital interface is parallel|serial spi, qspi. Its maximum power dissipation is 35 mW. It has a single-ended input signal. This ADC has a resolution of 12bit. This ADC has an input voltage of 4V/5V|±10 V. This ADC has a temperature range of -40 °C to 85 °C.
数字逻辑电平 SAR
电源电压DC 4.75V min
工作电压 4.75V ~ 5.25V
供电电流 5.00 mA
电路数 1
通道数 1
位数 12
耗散功率 28 mW
采样率 40 ksps
功耗 28 mW
模数转换数ADC 1
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 35 mW
输入通道数 1
电源电压Max 5.25 V
电源电压Min 4.75 V

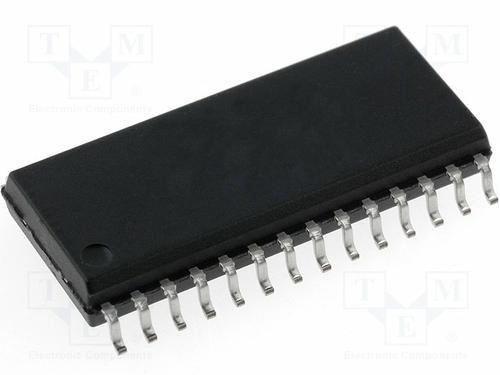

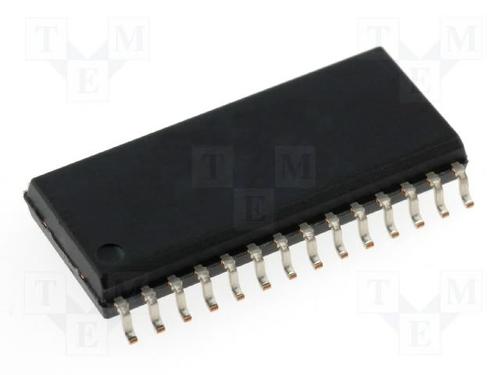

安装方式 Surface Mount
引脚数 28
封装 SOIC-28
长度 18 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-28
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ADS7806U TI 德州仪器 | 当前型号 | 当前型号 |
ADS7806PB 德州仪器 | 完全替代 | ADS7806U和ADS7806PB的区别 |
ADS8507IDW 德州仪器 | 类似代替 | ADS7806U和ADS8507IDW的区别 |
ADS8507IBDW 德州仪器 | 类似代替 | ADS7806U和ADS8507IBDW的区别 |
