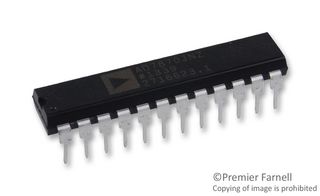

AD7870JNZ

AD7870JNZ图片1
AD7870JNZ图片2
AD7870JNZ图片3
AD7870JNZ图片4
AD7870JNZ图片5
AD7870JNZ图片6
AD7870JNZ图片7
AD7870JNZ图片8
AD7870JNZ图片9
AD7870JNZ图片10
AD7870JNZ图片11
AD7870JNZ图片12
AD7870JNZ概述

ANALOG DEVICES  AD7870JNZ  模数转换器, 12 bit, 100 kSPS, 双 +/-, -4.75 V, 5.25 V, DIP

模数转换器 12 位,单通道高达 114kSPS,Analog Devices

Analog Devices 的 12 位模拟到数字转换器 ADC 系列,使用 SAR 和管道连接技术,具有单个或多个格式。 提供通孔和表面安装封装。

### 模拟至数字转换器 - Analog Devices

模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


得捷:
IC ADC 12BIT SAR 24DIP


欧时:
模数转换器,SAR,100ksps,12位,并行/串行,PDIP24


立创商城:
AD7870JNZ


艾睿:
Single Channel Single ADC SAR 100ksps 12-bit Parallel/Serial 24-Pin PDIP N Tube


Chip1Stop:
Single Channel Single ADC SAR 100ksps 12-bit Parallel/Serial 24-Pin PDIP N Tube


Verical:
Single Channel Single ADC SAR 100ksps 12-bit Parallel/Serial 24-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD7870JNZ  Analog to Digital Converter, Dual, 12 bit, 100 kSPS, Dual +/-, -4.75 V, 5.25 V, DIP


罗切斯特:
ADC, Successive Approximation, 12-Bit, 1 Channel, Serial, Parallel, 8 Bits, Parallel, Word Access, CMOS, PDIP24


DeviceMart:
IC ADC 12BIT LC2MOS 100KHZ 24DIP


Win Source:
IC ADC 12BIT LC2MOS 100KHZ 24DIP


AD7870JNZ中文资料参数规格
技术参数

数字逻辑电平 SAR

电源电压DC -4.75 V min

供电电流 8.00 mA

电路数 1

针脚数 24

位数 12

耗散功率 60 mW

采样率 100 ksps

分辨率Bits 12.0

输入阻抗 9.00 GΩ

模数转换数ADC 1

输入数 1

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 95 mW

输入通道数 1

电源电压Max 5.25 V

封装参数

安装方式 Through Hole

引脚数 24

封装 DIP-24

外形尺寸

长度 31.75 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-24

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

AD7870JNZ引脚图与封装图
AD7870JNZ引脚图
AD7870JNZ封装图
AD7870JNZ封装焊盘图
在线购买AD7870JNZ
型号: AD7870JNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD7870JNZ  模数转换器, 12 bit, 100 kSPS, 双 +/-, -4.75 V, 5.25 V, DIP
替代型号AD7870JNZ
型号/品牌 代替类型 替代型号对比

AD7870JNZ

ADI 亚德诺

当前型号

当前型号

AD7870KNZ

亚德诺

完全替代

AD7870JNZ和AD7870KNZ的区别

AD7870JN

亚德诺

完全替代

AD7870JNZ和AD7870JN的区别

AD7870KN

亚德诺

完全替代

AD7870JNZ和AD7870KN的区别
