ADS7805PB

ADS7805PB图片1
ADS7805PB图片2
ADS7805PB图片3
ADS7805PB图片4
ADS7805PB图片5
ADS7805PB概述

ADC Single SAR 100KSPS 16Bit Parallel 28Pin PDIP Tube

16 Bit Analog to Digital Converter 1 Input 1 SAR 28-PDIP


得捷:
IC ADC 16BIT SAR 28DIP


贸泽:
Analog to Digital Converters - ADC 16-Bit 10us Sampling CMOS


艾睿:
Single Channel Single ADC SAR 100ksps 16-bit Parallel 28-Pin PDIP Tube


安富利:
ADC Single SAR 100ksps 16-bit Parallel 28-Pin PDIP Tube


Chip1Stop:
ADC Single SAR 100KSPS 16-Bit Parallel 28-Pin PDIP Tube


Win Source:
IC 16-BIT 100KHZ SMPL A/D 28-DIP


ADS7805PB中文资料参数规格
技术参数

电源电压DC 4.75V min

供电电流 16.0 mA

电路数 1

通道数 1

位数 16

耗散功率 100 mW

采样率 100 ksps

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min 25 ℃

耗散功率Max 100 mW

封装参数

安装方式 Through Hole

引脚数 28

封装 PDIP-28

外形尺寸

长度 35.69 mm

宽度 6.73 mm

高度 4.57 mm

封装 PDIP-28

物理参数

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

ADS7805PB引脚图与封装图

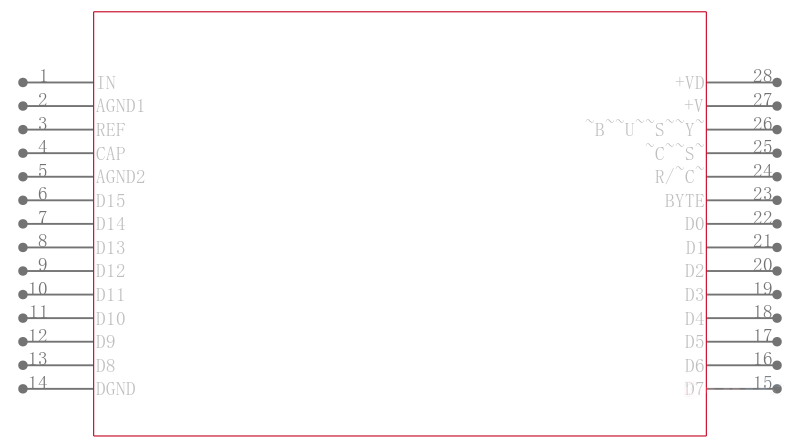

ADS7805PB引脚图

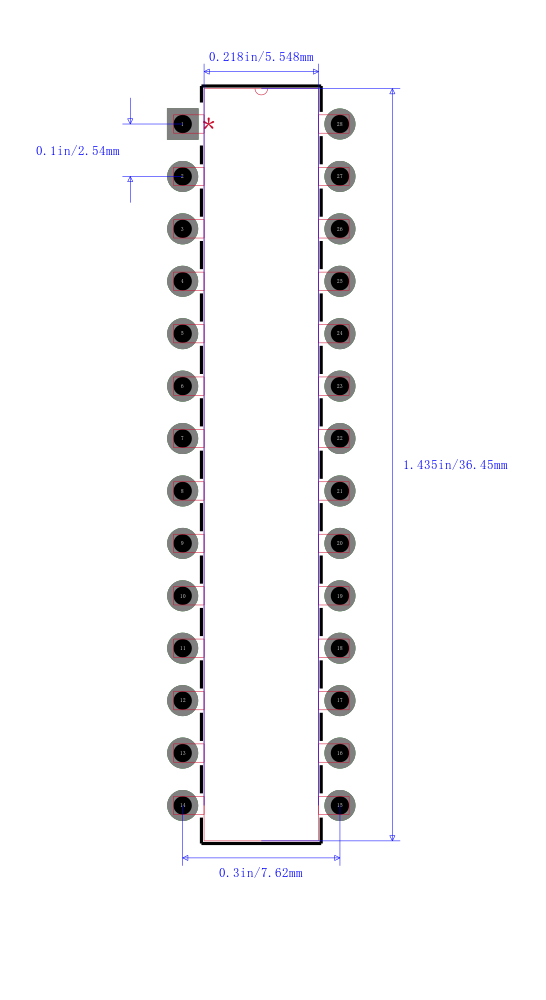

ADS7805PB封装图

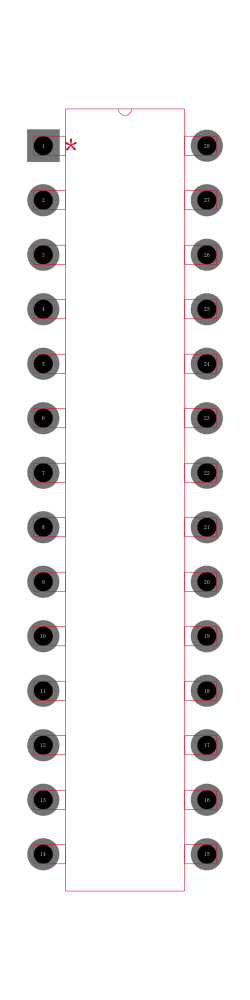

ADS7805PB封装焊盘图
在线购买ADS7805PB
型号: ADS7805PB
制造商: TI 德州仪器
描述:ADC Single SAR 100KSPS 16Bit Parallel 28Pin PDIP Tube
替代型号ADS7805PB
型号/品牌 代替类型 替代型号对比

ADS7805PB

TI 德州仪器

当前型号

当前型号

ADS7821PB

德州仪器

完全替代

ADS7805PB和ADS7821PB的区别

AD976ANZ

亚德诺

功能相似

ADS7805PB和AD976ANZ的区别
