AD7572JNZ05

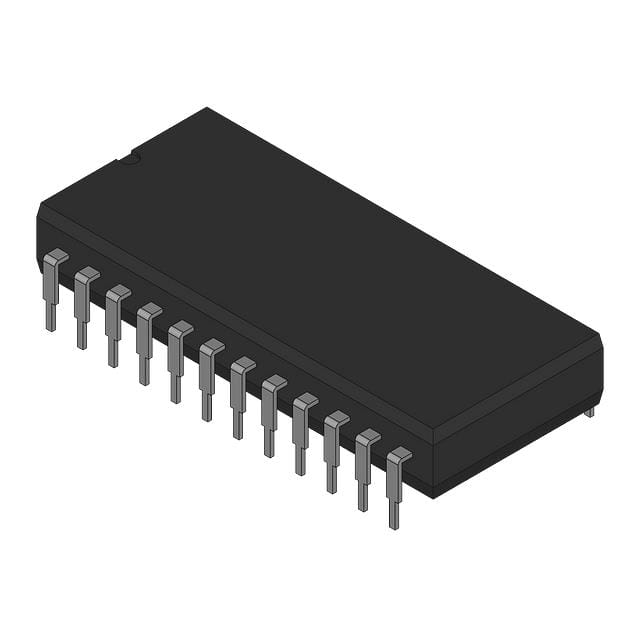

AD7572JNZ05图片1

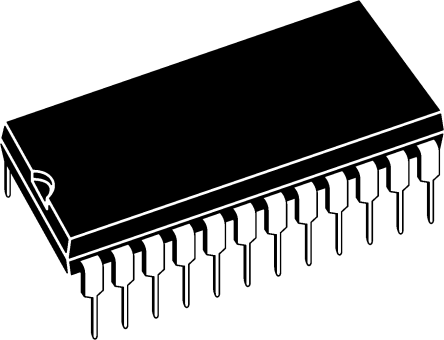

AD7572JNZ05图片2
AD7572JNZ05图片3
AD7572JNZ05图片4
AD7572JNZ05图片5
AD7572JNZ05图片6
AD7572JNZ05图片7
AD7572JNZ05概述

12 位,130kSPS 至 250kSPS,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。

模拟至数字转换器 12 位,130kSPS 至 250kSPS,Analog Devices

### 模拟至数字转换器 - Analog Devices

模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


得捷:
IC ADC 12BIT SAR 24DIP


立创商城:
AD7572JNZ05


欧时:
模拟至数字转换器 12 位,130kSPS 至 250kSPS,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


贸泽:
模数转换器 - ADC LC2MOS Complete High Spd 12B


艾睿:
Single Channel Single ADC SAR 12-bit Parallel 24-Pin PDIP N Tube


Chip1Stop:
Single ADC SAR 12-bit Parallel 24-Pin PDIP N Tube


Verical:
Single Channel Single ADC SAR 12-bit Parallel 24-Pin PDIP N Tube


罗切斯特:
ADC, Successive Approximation, 12-Bit, 1 Channel, Parallel, Word Access, CMOS, PDIP24


AD7572JNZ05中文资料参数规格
技术参数

数字逻辑电平 SAR

电路数 1

通道数 1

位数 12

耗散功率 135 mW

采样率 200 ksps

功耗 135 mW

分辨率Bits 12.0

模数转换数ADC 1

输入数 1

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 215 mW

输入通道数 1

输入电压 5 V

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 31.75 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-24

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

军工级 Yes

海关信息

ECCN代码 EAR99

数据手册

AD7572JNZ05引脚图与封装图
AD7572JNZ05引脚图
AD7572JNZ05封装图
AD7572JNZ05封装焊盘图
在线购买AD7572JNZ05
型号: AD7572JNZ05
制造商: ADI 亚德诺
描述:12 位,130kSPS 至 250kSPS,Analog Devices ### 模拟至数字转换器 - Analog Devices 模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。
替代型号AD7572JNZ05
型号/品牌 代替类型 替代型号对比

AD7572JNZ05

ADI 亚德诺

当前型号

当前型号

AD7572JN05

亚德诺

完全替代

AD7572JNZ05和AD7572JN05的区别
