AD6655BCPZ-150概述

RECEIVER, IF DIVERSITY, LFCSP64; Max Frequency: 450MHz; Voltage, Supply Min: 1.7V; Voltage, Supply Max: 1.9V; Termina...

**GENERAL DESCRIPTION**

The AD6655 is a mixed-signal intermediate frequency IF receiver consisting of dual 14-bit, 80 MSPS/105 MSPS/125 MSPS/150 MSPS ADCs and a wideband digital downconverter DDC. The AD6655 is designed to support communications applications where low cost, small size, and versatility are desired.

**FEATURES**

**SNR = 74.5 dBc 75.5 dBFS in a 32.7 MHz BW at ****70 MHz @ 150 MSPS**

**SFDR = 80 dBc to 70 MHz @ 150 MSPS**

**1.8 V analog supply operation**

**1.8 V to 3.3 V CMOS output supply or 1.8 V LVDS ****output supply**

**Integer 1-to-8 input clock divider**

**Integrated dual-channel ADC**

**   Sample rates up to 150 MSPS**

**   IF sampling frequencies to 450 MHz**

**   Internal ADC voltage reference**

**   Integrated ADC sample-and-hold inputs**

**   Flexible analog input range: 1 V p-p to 2 V p-p**

**   ADC clock duty cycle stabilizer**

**   95 dB channel isolation/crosstalk**

**Integrated wideband digital downconverter DDC**

**   32-bit complex, numerically controlled oscillator NCO**

**   Decimating half-band filter and FIR filter**

**   Supports real and complex output modes**

**Fast attack/threshold detect bits**

**Composite signal monitor**

**Energy-saving power-down modes**

AD6655BCPZ-150中文资料参数规格
技术参数

频率 450 MHz

电源电压DC 1.70V min

位数 14

数据速率 150 Mbps

带宽 650 MHz

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.7V ~ 1.9V

电源电压Max 1.9 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 64

封装 LFCSP EP-64

外形尺寸

高度 0.83 mm

封装 LFCSP EP-64

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2013/06/20

海关信息

ECCN代码 5A991

数据手册

AD6655BCPZ-150引脚图与封装图

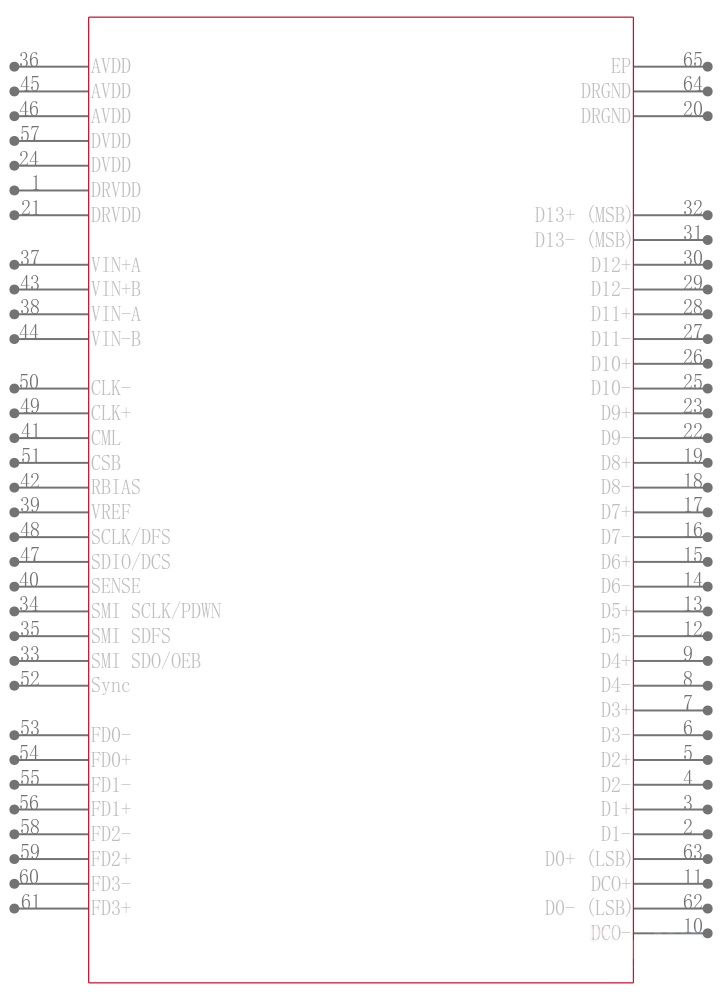

AD6655BCPZ-150引脚图

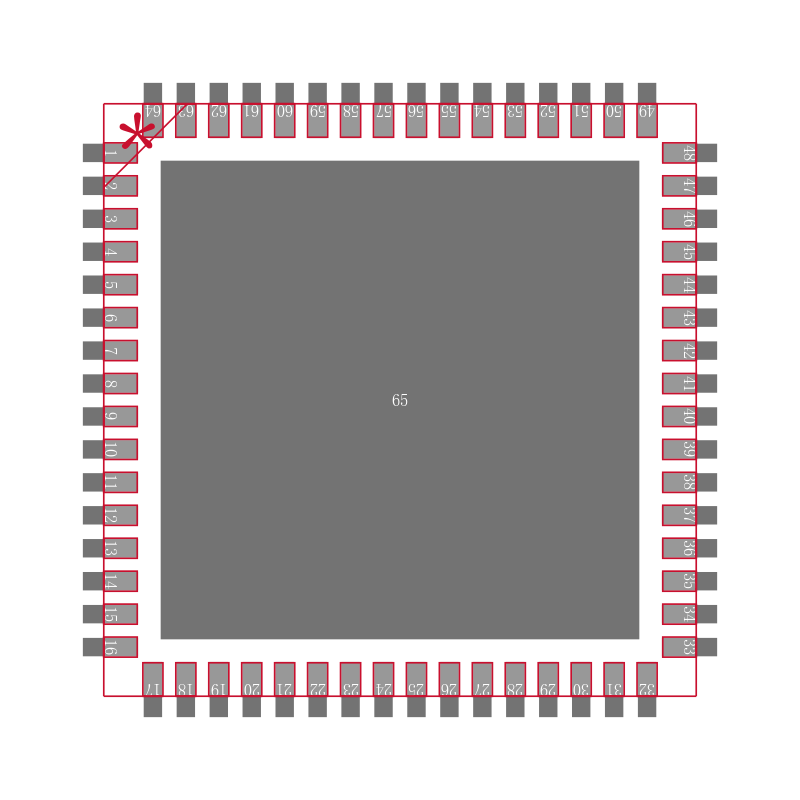

AD6655BCPZ-150封装图

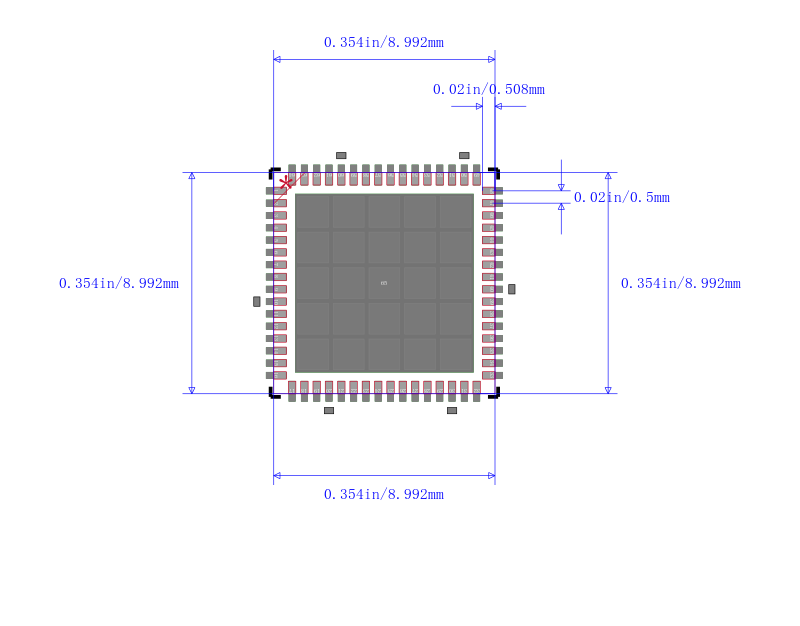

AD6655BCPZ-150封装焊盘图
