AD1584BRTZ-REEL7

AD1584BRTZ-REEL7图片1
AD1584BRTZ-REEL7图片2
AD1584BRTZ-REEL7图片3
AD1584BRTZ-REEL7图片4
AD1584BRTZ-REEL7图片5
AD1584BRTZ-REEL7图片6
AD1584BRTZ-REEL7图片7
AD1584BRTZ-REEL7图片8
AD1584BRTZ-REEL7图片9

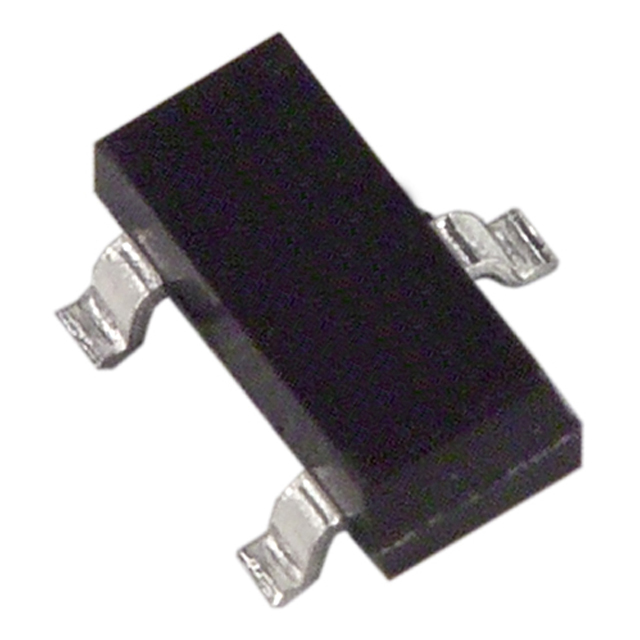

AD1584BRTZ-REEL7图片10
AD1584BRTZ-REEL7图片11
AD1584BRTZ-REEL7图片12
AD1584BRTZ-REEL7图片13
AD1584BRTZ-REEL7概述

ANALOG DEVICES  AD1584BRTZ-REEL7  芯片, 串联电压基准, 4.096V, 4MV, 3-SOT-23, 整卷

系列 电压基准 IC ±0.1% SOT-23-3


得捷:
IC VREF SERIES 0.1% SOT23-3


立创商城:
4.096V 5mA


贸泽:
Voltage References 41V MICROPOWER REF IC


e络盟:
ANALOG DEVICES  AD1584BRTZ-REEL7  芯片, 串联电压基准, 4.096V, 4MV, 3-SOT-23, 整卷


艾睿:
V-Ref Precision 4.096V 5mA Automotive 3-Pin SOT-23 T/R


Chip1Stop:
V-Ref Precision 4.096V 5mA Automotive 3-Pin SOT-23 T/R


Verical:
V-Ref Precision 4.096V 5mA Automotive 3-Pin SOT-23 T/R


Newark:
# ANALOG DEVICES  AD1584BRTZ-REEL7  Voltage Reference, Precision, Series - Fixed, AD1584 Series, 4.096V, SOT-23-3


罗切斯特:
V-Ref Precision 4.096V 5mA Automotive 3-Pin SOT-23 T/R


DeviceMart:
IC VREF SRS PREC 4.096V SOT23-3


Win Source:
Series Voltage Reference IC ±0.1% 5mA TO-236-3, SC-59, SOT-23-3


AD1584BRTZ-REEL7中文资料参数规格
技术参数

额定电流 70.0 µA

容差 ±0.1 %

输入电压DC 4.30V ~ 12.0V

输出电压 4.096 V

输出电流 5 mA

供电电流 70 µA

通道数 1

针脚数 3

输入电压Max 12 V

输出电压Max 4.096 V

输出电压Min 4.096 V

输出电流Max 5 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±0.1 %

输入电压 4.3V ~ 12V

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.3 mm

高度 0.95 mm

封装 SOT-23-3

物理参数

工作温度 -40℃ ~ 125℃ TA

温度系数 ±50 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

AD1584BRTZ-REEL7引脚图与封装图
AD1584BRTZ-REEL7引脚图
AD1584BRTZ-REEL7封装图
AD1584BRTZ-REEL7电路图
AD1584BRTZ-REEL7封装焊盘图
在线购买AD1584BRTZ-REEL7
型号: AD1584BRTZ-REEL7
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD1584BRTZ-REEL7  芯片, 串联电压基准, 4.096V, 4MV, 3-SOT-23, 整卷
替代型号AD1584BRTZ-REEL7
型号/品牌 代替类型 替代型号对比

AD1584BRTZ-REEL7

ADI 亚德诺

当前型号

当前型号

AD1584BRT-REEL7

亚德诺

类似代替

AD1584BRTZ-REEL7和AD1584BRT-REEL7的区别
