ADP2108ACBZ-1.1-R7概述

小巧的600毫安， 3 MHz的降压型DC - DC转换器 Compact, 600 mA, 3 MHz, Step-Down DC-to-DC Converter

Buck Switching Regulator IC Positive Fixed 1.1V 1 Output 600mA 5-WFBGA, WLCSP

得捷:
IC REG BUCK 1.1V 600MA 5WLCSP

艾睿:
Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 1.1V 0.6A 5-Pin WLCSP T/R

Chip1Stop:
Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 1.1V 0.6A 5-Pin WLCSP T/R

Verical:
Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 1.1V 0.6A 5-Pin WLCSP T/R

DeviceMart:
IC REG BCK SYNC 1.1V 0.6A 5WLCSP

ADP2108ACBZ-1.1-R7中文资料参数规格

技术参数

输出接口数 1

输出电压 1.1 V

输出电流 600 mA

供电电流 30.0 µA

开关频率 3 MHz

输入电压Max 5.5 V

输入电压Min 2.3 V

输出电压Min 1.1 V

电源电压 2.3 V

输入电压 2.3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 5

封装 WLCSP-5

外形尺寸

封装 WLCSP-5

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 End of Life

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

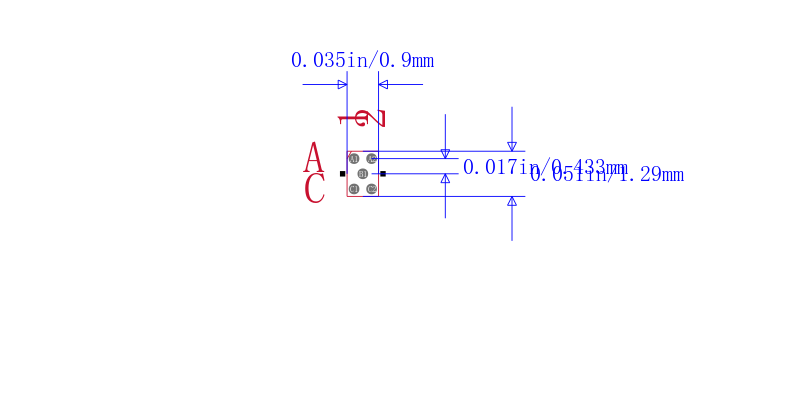

ADP2108ACBZ-1.1-R7引脚图与封装图

在线购买ADP2108ACBZ-1.1-R7

型号： ADP2108ACBZ-1.1-R7

描述：小巧的600毫安， 3 MHz的降压型DC - DC转换器 Compact, 600 mA, 3 MHz, Step-Down DC-to-DC Converter
