ADP2147ACBZ-130-R7参数规格_中文资料_数据手册PDF

ADP2147ACBZ-130-R7概述

小巧的800毫安， 3兆赫，简单DVS ，降压稳压器输入电压： 2.3 V至5.5 V Compact, 800 mA, 3 MHz, Simple DVS, Buck Regulator Input voltage: 2.3 V to 5.5 V

降压开关稳压器 IC 正可编程 0.9V，1.3V 1 输出 800mA 6-UFBGA，WLCSP

得捷:
IC REG BUCK PROG 800MA 6WLCSP

立创商城:
ADP2147ACBZ-130-R7

贸泽:
Switching Voltage Regulators Compact 800mA 3MHz Simple DVS Buck Reg

艾睿:
Conv DC-DC 2.3V to 5.5V Synchronous Step Down Single-Out 0.8V to 3.3V 0.8A 6-Pin WLCSP T/R

安富利:
Conv DC-DC Single Step Down 2.3V to 5.5V 6-Pin WLCSP T/R

Chip1Stop:
Conv DC-DC 2.3V to 5.5V Step Down Single-Out 0.8V to 3.3V 6-Pin WLCSP T/R

DeviceMart:
IC REG BUCK SYNC 0.8A 6WLCSP

ADP2147ACBZ-130-R7中文资料参数规格

技术参数

输出接口数 1

输出电压 0.8V ~ 3.3V

输出电流 800 mA

供电电流 23.0 µA

开关频率 3 MHz

输入电压Max 5.5 V

输入电压Min 2.3 V

工作温度Max 85 ℃

工作温度Min 40 ℃

输入电压 2.3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 6

封装 WLCSP-6

外形尺寸

长度 1.45 mm

宽度 0.95 mm

高度 0.36 mm

封装 WLCSP-6

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

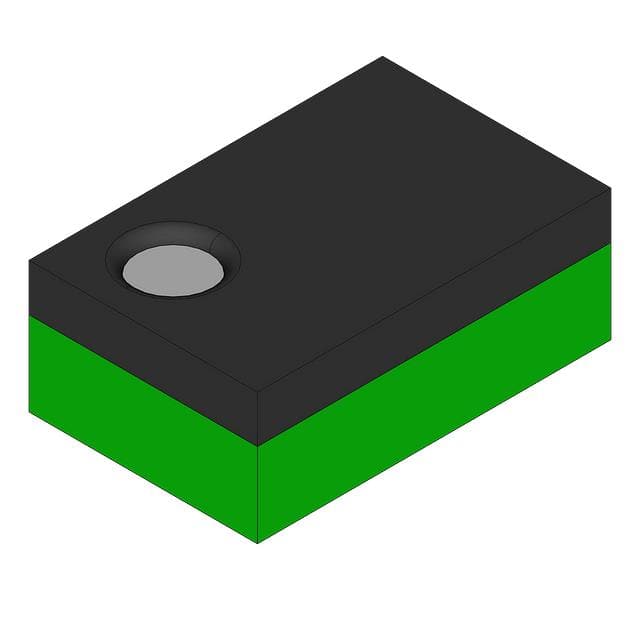

ADP2147ACBZ-130-R7引脚图与封装图

在线购买ADP2147ACBZ-130-R7

型号： ADP2147ACBZ-130-R7

描述：小巧的800毫安， 3兆赫，简单DVS ，降压稳压器输入电压： 2.3 V至5.5 V Compact, 800 mA, 3 MHz, Simple DVS, Buck Regulator Input voltage: 2.3 V to 5.5 V

替代型号ADP2147ACBZ-130-R7
