ANALOG DEVICES ADP2303ARDZ-R7 芯片, 直流/直流转换器, 8SOIC
降压 开关稳压器 IC 正 可调式 0.8V 1 输出 3A 8-SOIC(0.154",3.90mm 宽)裸露焊盘
得捷:
IC REG BUCK ADJUSTABLE 3A 8SOIC
立创商城:
降压型 Vin=3V~20V Vout=800mV~20V 3A
e络盟:
芯片, 直流-直流转换器, 8SOIC
艾睿:
Conv DC-DC 3V to 20V Step Down Single-Out 0.8V 3A 8-Pin SOIC N EP T/R
安富利:
Nonsynchronous Step-Down Regulators 8-Pin SOIC N EP T/R
Chip1Stop:
Nonsynchronous Step-Down Regulators 8-Pin SOIC N EP T/R
Verical:
Conv DC-DC 3V to 20V Step Down Single-Out 0.8V 3A 8-Pin SOIC N EP T/R
Newark:
# ANALOG DEVICES ADP2303ARDZ-R7 DC-DC Switching Step Down Regulator, Adjustable, 3V-20Vin, 0.8V-16Vout, 3Aout, SOIC-8
罗切斯特:
ADP2303 - 3A, 20V, 700 KHZ, NonSynchronous Step-Down Regulator
DeviceMart:
IC REG BUCK ADJ 3A 8SOIC
Win Source:
Buck Switching Regulator IC Positive Adjustable 0.8V 1 Output 3A 8-SOIC 0.154", 3.90mm Width Exposed Pad
输出接口数 1
输出电压 0.8V ~ 16V
输出电流 3 A
供电电流 950 µA
针脚数 8
上升时间 170 ns
开关频率 700 kHz
开关电流 5.5 A
输入电压Max 20 V
输入电压Min 3 V
输出电压Max 16 V
输出电压Min 800 mV
输出电流Max 3 A
下降时间 280 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 3 V
输入电压 3V ~ 20V
安装方式 Surface Mount
引脚数 8

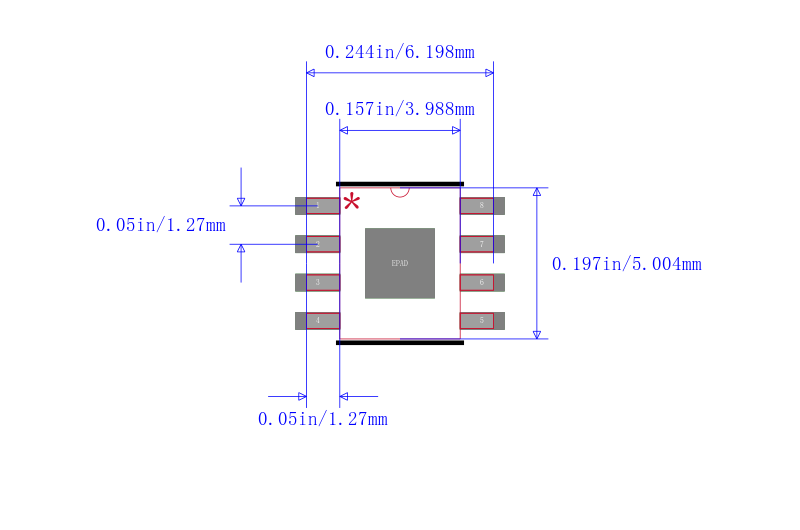

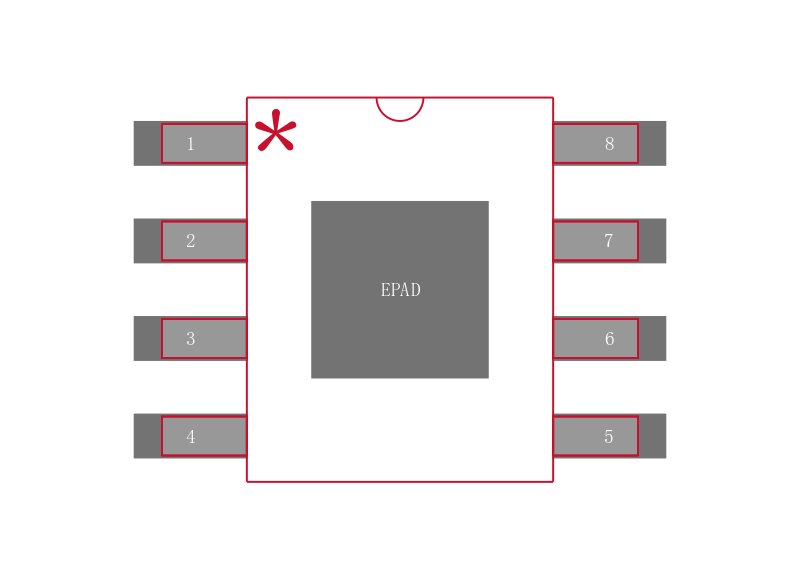

封装 SOIC-8
长度 5 mm
宽度 3.9 mm
高度 1.65 mm
封装 SOIC-8
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
ADP2303ARDZ-R7 ADI 亚德诺 | 当前型号 | 当前型号 |
ADP2303ARDZ 亚德诺 | 完全替代 | ADP2303ARDZ-R7和ADP2303ARDZ的区别 |
ADP2303ARDZ-5.0-R7 亚德诺 | 类似代替 | ADP2303ARDZ-R7和ADP2303ARDZ-5.0-R7的区别 |
ADP2303ARDZ-3.3-R7 亚德诺 | 类似代替 | ADP2303ARDZ-R7和ADP2303ARDZ-3.3-R7的区别 |
