ATV06B9V0JB-HF参数规格_中文资料_数据手册PDF_引脚图-锐单商城

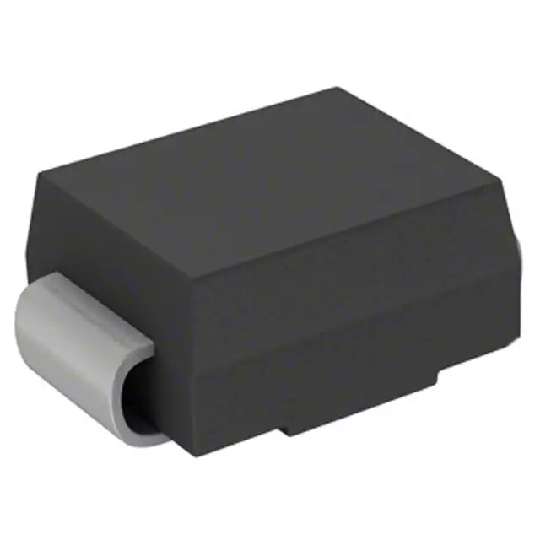

ATV06B9V0JB-HF图片1

ATV06B9V0JB-HF图片2

ATV06B9V0JB-HF图片3

ATV06B9V0JB-HF概述

ESD 抑制器/TVS 二极管 600W 9V BI-DIRECTION AEC-Q101

15.4V 夹子 38.96A Ipp TVS - 表面贴装型 DO-214AA（SMB）

得捷:
TVS DIODE 9VWM 15.4VC DO214AA

立创商城:
Vrwm:9V 600W

贸泽:
ESD 抑制器/TVS 二极管 600W 9V BI-DIRECTION AEC-Q101

艾睿:
Diode TVS Single Bi-Dir 9V 600W Automotive 2-Pin SMB T/R

ATV06B9V0JB-HF中文资料参数规格

技术参数

工作电压 9 V

击穿电压 10 V

耗散功率 5 W

钳位电压 15.4 V

测试电流 1 mA

最大正向浪涌电流（Ifsm） 100 A

脉冲峰值功率 600 W

最小反向击穿电压 10 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA-2

外形尺寸

封装 DO-214AA-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用汽车级

符合标准

RoHS标准

含铅标准 Lead Free

数据手册

ATV06B9V0JB-HF引脚图与封装图

ATV06B9V0JB-HF引脚图

ATV06B9V0JB-HF封装图

ATV06B9V0JB-HF封装焊盘图

在线购买ATV06B9V0JB-HF

型号： ATV06B9V0JB-HF

制造商： Comchip Technology 上华科技

描述：ESD 抑制器/TVS 二极管 600W 9V BI-DIRECTION AEC-Q101

替代型号ATV06B9V0JB-HF

型号/品牌

代替类型

替代型号对比

ATV06B9V0JB-HF

Comchip Technology 上华科技

当前型号

当前型号

TV06B9V0JB-HF

上华科技

类似代替

ATV06B9V0JB-HF和TV06B9V0JB-HF的区别

TV06B9V0JB-G

上华科技

功能相似

ATV06B9V0JB-HF和TV06B9V0JB-G的区别
