AD625ADZ

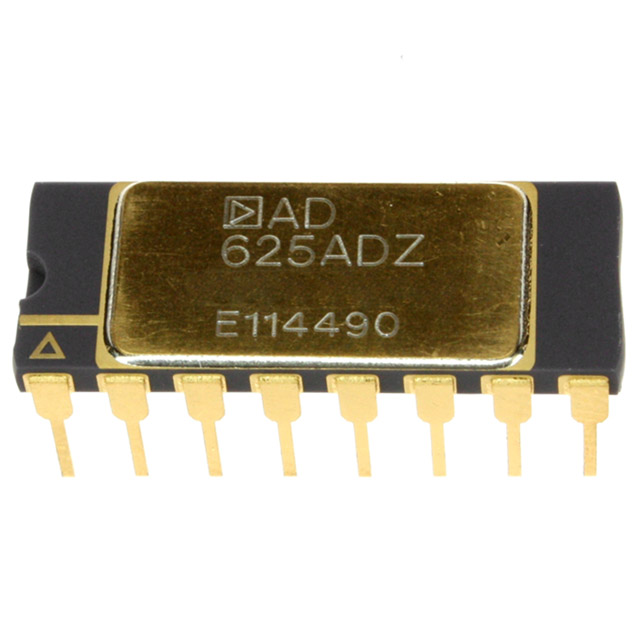

AD625ADZ图片1

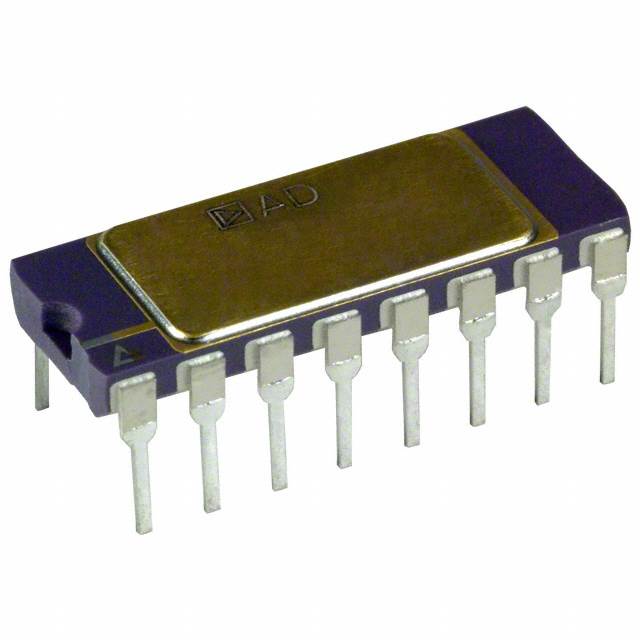

AD625ADZ图片2
AD625ADZ图片3
AD625ADZ图片4
AD625ADZ图片5
AD625ADZ图片6
AD625ADZ图片7
AD625ADZ图片8
AD625ADZ图片9
AD625ADZ图片10
AD625ADZ图片11
AD625ADZ图片12
AD625ADZ图片13
AD625ADZ图片14
AD625ADZ图片15
AD625ADZ概述

ANALOG DEVICES  AD625ADZ  仪器放大器, 1个放大器, 50 µV, 5 V/µs, 25 MHz, ± 6V 至 ± 18V, DIP

仪表 放大器 1 电路 - 16-CDIP


得捷:
IC INST AMP 1 CIRCUIT 16CDIP


立创商城:
AD625ADZ


e络盟:
仪器放大器, 1个放大器, 50 µV, 5 V/µs, 25 MHz, ± 6V 至 ± 18V, DIP


艾睿:
INST Amp Single ±18V 16-Pin SBCDIP Tube


安富利:
SP Amp INSTR Amp Single ±18V 16-Pin CDIP Tube


Verical:
SP Amp INSTR Amp Single ±18V 16-Pin CDIP Tube


Newark:
# ANALOG DEVICES  AD625ADZ  Instrument Amplifier, 1 Amplifier, 50 µV, 5 V/µs, 25 MHz, ± 6V to ± 18V, DIP


罗切斯特:
Instrumentation Amplifier, 200uV Offset-Max, 0.65MHz Band Width, BIPolar, CDIP16


DeviceMart:
IC AMP INST 25MHZ LN 16CDIP


Win Source:
IC OPAMP INSTR 25MHZ 16CDIP


AD625ADZ中文资料参数规格
技术参数

供电电流 3.5 mA

电路数 1

通道数 1

针脚数 16

耗散功率 0.45 W

共模抑制比 115 dB

带宽 25 MHz

转换速率 5.00 V/μs

增益频宽积 25 MHz

输入补偿电压 50 µV

输入偏置电流 30 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 650 kHz

增益带宽 25 MHz

耗散功率Max 450 mW

共模抑制比Min 70 dB

电源电压Max 30V ~ 50V

封装参数

安装方式 Through Hole

引脚数 16

封装 CDIP-16

外形尺寸

宽度 7.37 mm

高度 2.41 mm

封装 CDIP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

AD625ADZ引脚图与封装图
AD625ADZ引脚图
AD625ADZ封装图
AD625ADZ电路图
AD625ADZ封装焊盘图
在线购买AD625ADZ
型号: AD625ADZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD625ADZ  仪器放大器, 1个放大器, 50 µV, 5 V/µs, 25 MHz, ± 6V 至 ± 18V, DIP
替代型号AD625ADZ
型号/品牌 代替类型 替代型号对比

AD625ADZ

ADI 亚德诺

当前型号

当前型号

AD625CDZ

亚德诺

类似代替

AD625ADZ和AD625CDZ的区别

AD625BDZ

亚德诺

类似代替

AD625ADZ和AD625BDZ的区别

AD625SD

亚德诺

类似代替

AD625ADZ和AD625SD的区别
