ADP2504ACPZ-2.8-R7参数规格_中文资料_数据手册PDF

ADP2504ACPZ-2.8-R7概述

Conv DC-DC 2.3V to 5V Non-Inv/Inv/Step Up/Step Down Single-Out 2.8V 1A 10Pin LFCSP EP T/R

Buck-Boost Switching Regulator IC Positive Fixed 2.8V 1 Output 1A 10-VFDFN Exposed Pad, CSP

得捷:
IC REG BCK BST 2.8V 1A 10LFCSP

贸泽:
Switching Voltage Regulators 1000mA 2.5MHz Buck-Boost

艾睿:
Conv DC-DC Single Non-Inv/Inv/Step Up/Step Down 2.3V to 5V 10-Pin LFCSP EP T/R

Chip1Stop:
Conv DC-DC 2.3V to 5V Non-Inv/Inv/Step Up/Step Down Single-Out 2.8V 1A 10-Pin LFCSP EP T/R

DeviceMart:
IC REG BUCK BST SYNC 1A 10LFCSP

ADP2504ACPZ-2.8-R7中文资料参数规格

技术参数

输出接口数 1

输出电压 2.8 V

输出电流 1 A

供电电流 50.0 µA

开关频率 2.5 MHz

输入电压Max 5.5 V

输入电压Min 2.3 V

输出电压Min 2.8 V

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 2.3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 10

封装 LFCSP-10

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.75 mm

封装 LFCSP-10

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 End of Life

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

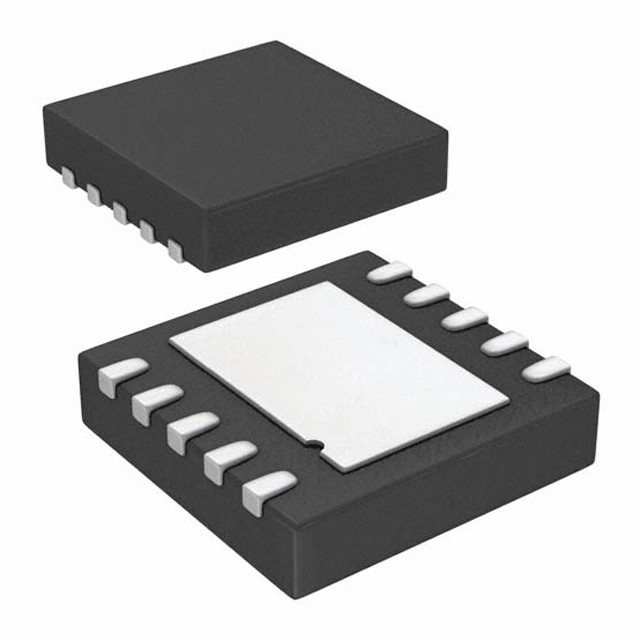

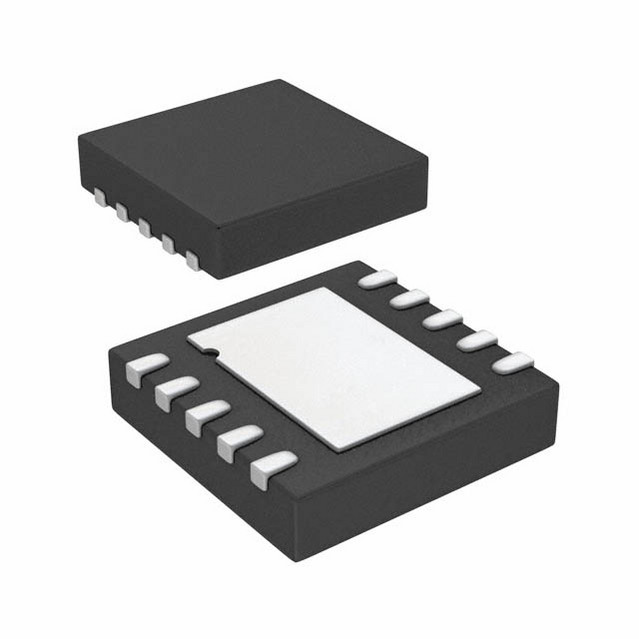

ADP2504ACPZ-2.8-R7引脚图与封装图
