ADP5070ACPZ参数规格_中文资料_数据手册PDF

ADP5070ACPZ概述

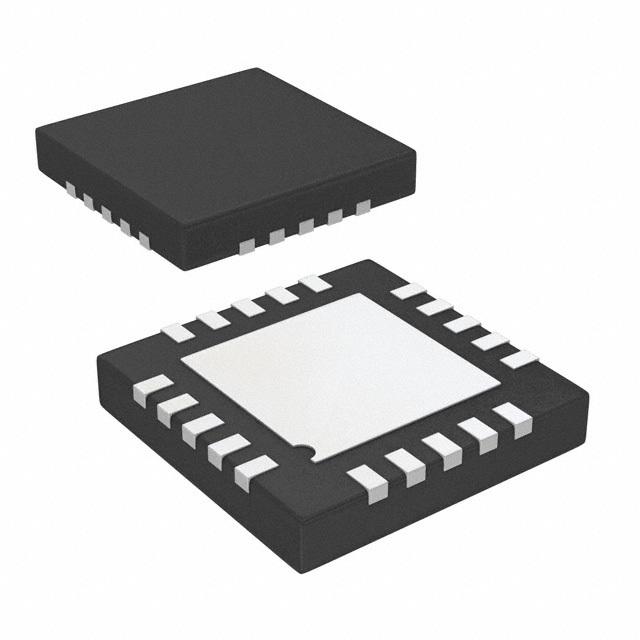

ANALOG DEVICES ADP5070ACPZ 芯片, 直流/直流转换器, 升压/降压, 2.4MHZ, LFCSP-20

升压，SEPIC 开关稳压器 IC 正和负（双轨）可调式 0.8V，1.6V 2 输出 600mA，1A 20-WFQFN 裸露焊盘，CSP

得捷:
IC REG BST SEPIC ADJ DL 20LFCSP

立创商城:
ADP5070ACPZ

e络盟:
芯片, 直流/直流转换器, 升压/降压, 2.4MHZ, LFCSP-20

艾睿:
Conv DC-DC 2.85V to 15V Non-Inv/Inv/Step Up/Step Down Single-Out 2.85V to 39V/-0.5V to -36.15V 20-Pin LFCSP EP Tray

安富利:
Conv DC-DC Dual Step Down/Step Up/Inverting 2.85V 15V 20-Pin LFCSP Tray

Chip1Stop:
昇圧、SEPIC スイッチングレギュレータIC 正または負（デュアルレール）可変 0.8V、1.6V 2 出力 600mA、1A 20-WFQFN露出パッド、CSP Conv DC-DC 2.85V to 15V Non-Inv/Inv/Step Up/Step Down Single-Out 2.85V to 39V 20-Pin LFCSP EP Tray

Verical:
Conv DC-DC 2.85V to 15V Non-Inv/Inv/Step Up/Step Down Dual-Out 2.85V to 39V/-0.5V to -36.15V 20-Pin LFCSP EP Tray

Newark:
# ANALOG DEVICES ADP5070ACPZ DC/DC CONV, BOOST/BUCK, 2.4MHZ, LFCSP-20

ADP5070ACPZ中文资料参数规格

技术参数

输出接口数 2

输出电压 2.85V ~ 39V

输出电流 600mA, 1A

针脚数 20

开关频率 2.4 MHz

输入电压Max 15 V

输入电压Min 2.85 V

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压Min 2.85 V

输入电压 15 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 LFCSP-20

外形尺寸

高度 0.73 mm

封装 LFCSP-20

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tray

制造应用 , Clinical Monitoring, Body Composition Measurement, Wearable Health Monitoring, Health, Wellness and Fitness, Sport Watch, Motion Sensing/Fall Detecti, Healthcare, Aerospace and Defense, Respiration Measurement, Medical Isolation and Patient Safety, Power Management, SpO2, NiBP based on ECG and PPG

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

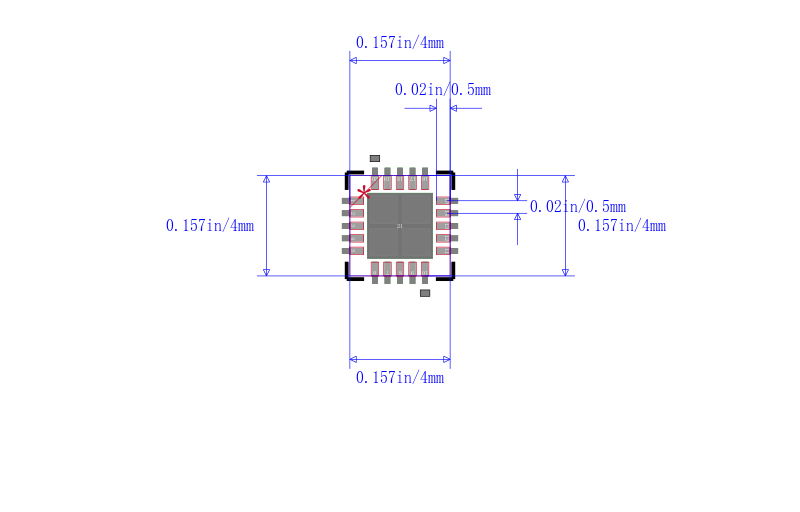

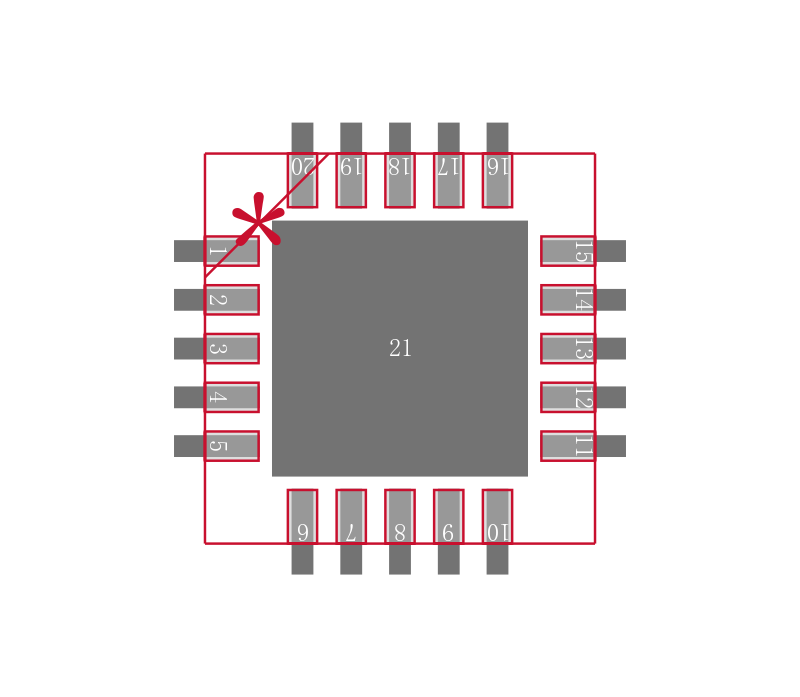

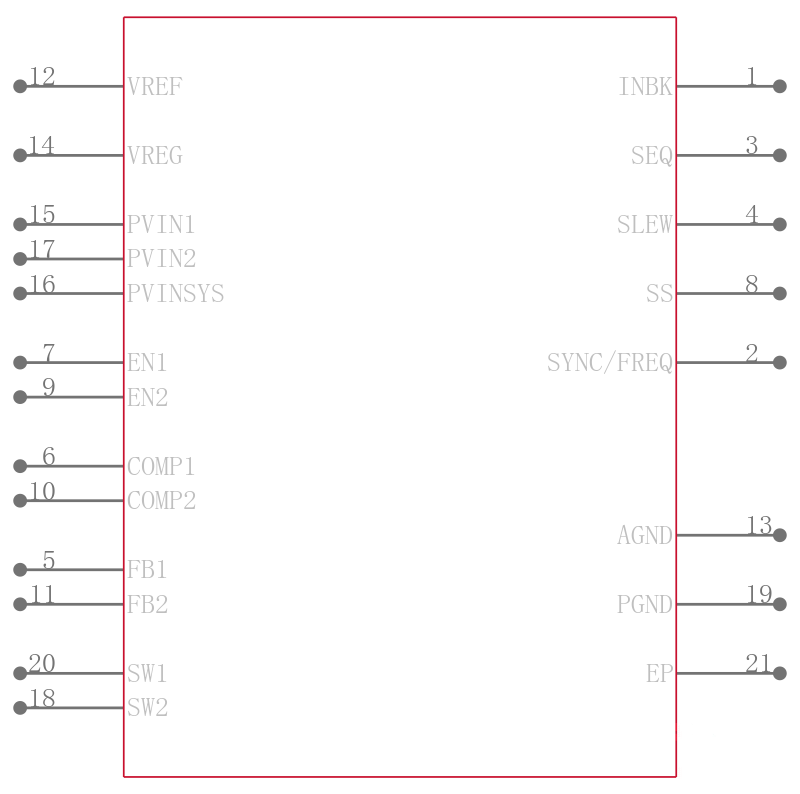

ADP5070ACPZ引脚图与封装图
