ADM00656

MICROCHIP  ADM00656  评估板, 高电压9805, 230VAC, SEPIC

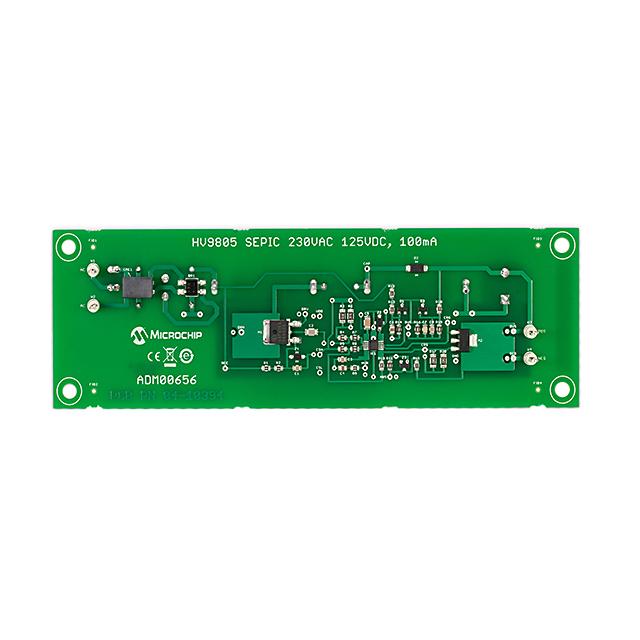

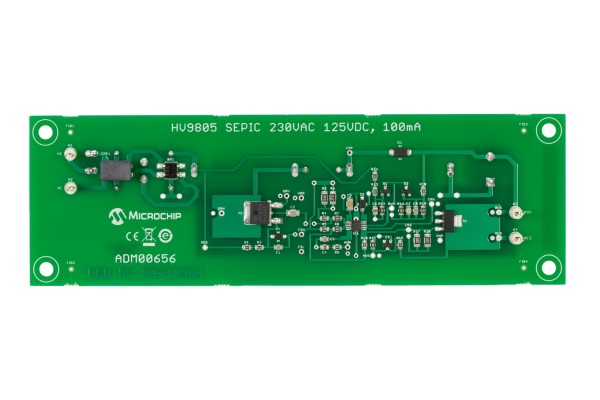

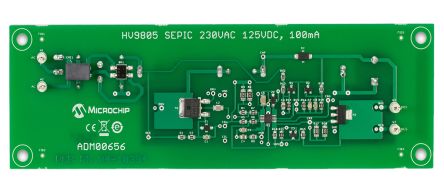

HV9805 230V 交流 SEPIC LED 评估板

HV9805 SEPIC LED 驱动器评估板演示了 的 HV9805 在单端初级感应器转换器 SEPIC 配置，用于从 230V 交流电源驱动 125V/100 mA LED 负载。

SEPIC 配置可延长 HV9805 驱动器的应用范围至较低的 LED 负载电压（与升压配置可能具有的值相比）。 保留了多种升压配置功能，如真正直接电流驱动 LED 负载、高输入功率因子、高效和简单磁铁。

### 特点

交流线路电压：230VRMS 15%

直流负载电压：125V 直流

直流负载电流：100 mA

输出功率：12.5 W

功率因子 PF：98.9%

总谐波失真 THD 9.6%,符合 EN 61000-3-2 C 类限制

效率 86.9%

输出过压保护

电磁干扰 EMI 符合 CISPR 15 限制

### 套件内装物品

HV9805 230V 交流 SEPIC 评估板
