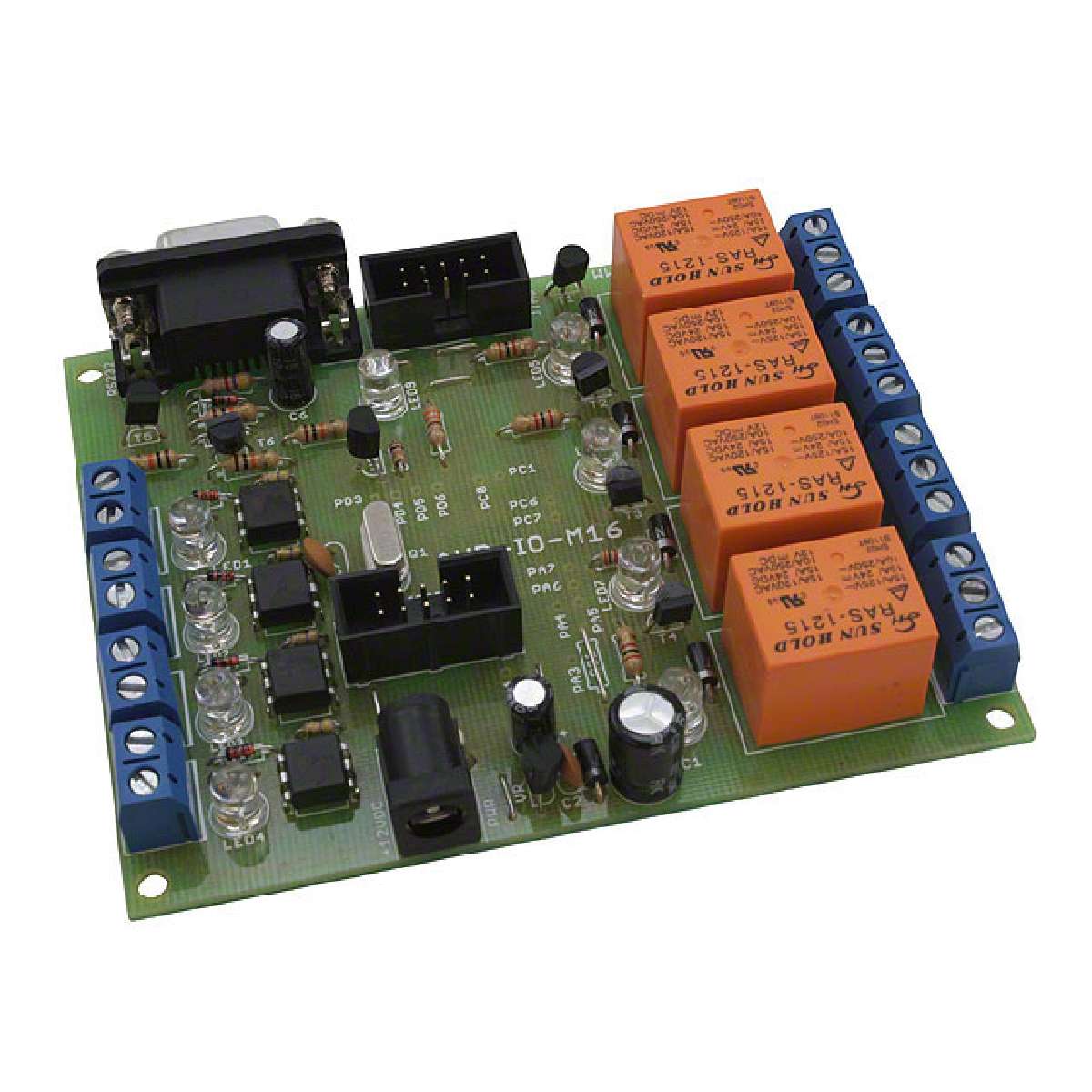

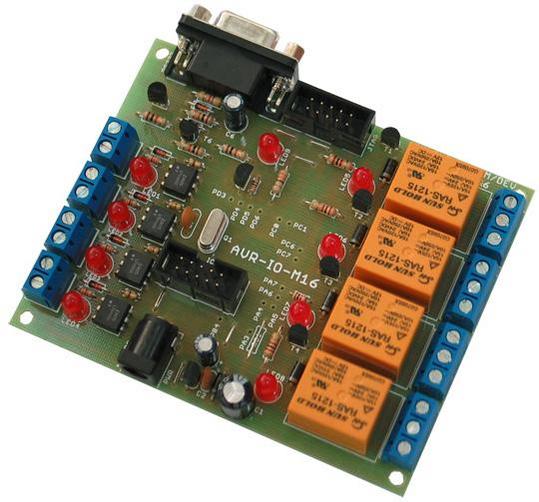

AVR-IO-M16

The AVR-IO-M16是一个ATMega16-16AI 开发电路板. The电路板 is small but powerful 用于small automation projects. The电路板 have four relays with 10A/250VAC current switching 功能, four opto isolated 数字inputs和RS 232端口.

The 是一个ATMega16-16AI 开发电路板. The电路板 is small but powerful 用于small automation projects. The电路板 have four relays with 10A/250VAC current switching 功能, four opto isolated 数字inputs和RS 232端口.

.

ATMega16-16AI AVR微控制器

.

ICSP 5x2引脚连接器用于电路内编程

.

复位芯片ZM33064

.

石英水晶振荡器电路16MHz

.

电压调节5V, 7805和滤波电容器

.

RS 232 DB9连接器 母, RS 232和接口电路带收发器, 接收器信号

.

四光耦隔离输入 带螺丝端子

.

四个继电器输出 带5A/250VAC螺丝端子接触

.

输出状态LED

AVR-IO-M16 电路板不可在高静电环境中使用. 操作此电路板时请采取静电防护措施.
