AD842JNZ

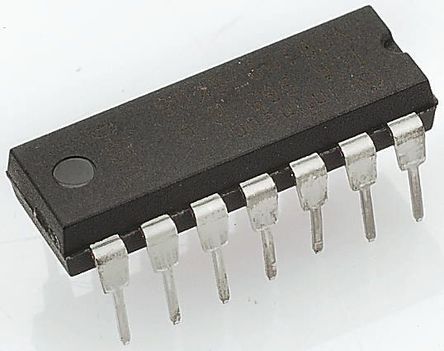

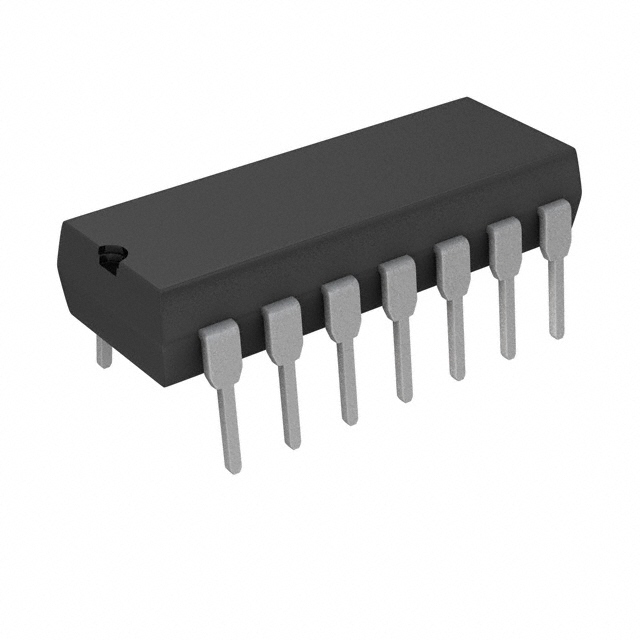

AD842JNZ图片1
AD842JNZ图片2
AD842JNZ图片3
AD842JNZ图片4
AD842JNZ图片5
AD842JNZ图片6
AD842JNZ图片7
AD842JNZ图片8
AD842JNZ图片9
AD842JNZ图片10
AD842JNZ图片11
AD842JNZ图片12
AD842JNZ图片13
AD842JNZ概述

ANALOG DEVICES  AD842JNZ  芯片, 运算放大器, 宽带, 80MHZ, 375V/US, DIP-14

高速,Analog Devices


得捷:
IC OPAMP GP 1 CIRCUIT 14DIP


欧时:
IC,运算放大器,80MHz,DIP14,AD842JN


立创商城:
AD842JNZ


e络盟:
ANALOG DEVICES  AD842JNZ  芯片, 运算放大器, 宽带, 80MHZ, 375V/US, DIP-14


艾睿:
OP Amp Single GP


安富利:
OP Amp Single GP ±18V 14-Pin PDIP N


Chip1Stop:
OP Amp Single GP ±18V 14-Pin PDIP N Tube


Verical:
Op Amp Single Wideband Amplifier ±18V 14-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD842JNZ  Operational Amplifier, Single, 1 Amplifier, 80 MHz, 375 V/µs, ± 5V to ± 18V, DIP, 14 Pins


罗切斯特:
Operational Amplifier, 2500uV Offset-Max, BIPolar, PDIP14


DeviceMart:
IC OPAMP GP 80MHZ 100MA 14DIP


Win Source:
IC OPAMP GP 80MHZ 14DIP


AD842JNZ中文资料参数规格
技术参数

供电电流 13 mA

电路数 1

通道数 1

针脚数 14

耗散功率 1.3 W

共模抑制比 86 dB

输入电容 2.00 pF

带宽 80 MHz

转换速率 375 V/μs

增益频宽积 80 MHz

输入阻抗 100 kΩ

输入补偿电压 500 µV

输入偏置电流 4.2 µA

工作温度Max 75 ℃

工作温度Min 0 ℃

增益带宽 80 MHz

耗散功率Max 1300 mW

共模抑制比Min 86 dB

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

长度 19.05 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-14

物理参数

工作温度 0℃ ~ 75℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

AD842JNZ引脚图与封装图

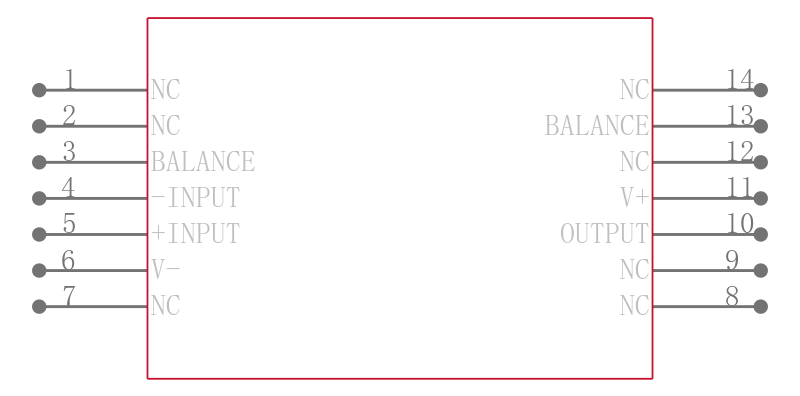

AD842JNZ引脚图
AD842JNZ封装图
AD842JNZ电路图
AD842JNZ封装焊盘图
在线购买AD842JNZ
型号: AD842JNZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD842JNZ  芯片, 运算放大器, 宽带, 80MHZ, 375V/US, DIP-14
替代型号AD842JNZ
型号/品牌 代替类型 替代型号对比

AD842JNZ

ADI 亚德诺

当前型号

当前型号

AD842KNZ

亚德诺

类似代替

AD842JNZ和AD842KNZ的区别

AD841JNZ

亚德诺

类似代替

AD842JNZ和AD841JNZ的区别

AD842SQ/883B

亚德诺

类似代替

AD842JNZ和AD842SQ/883B的区别
