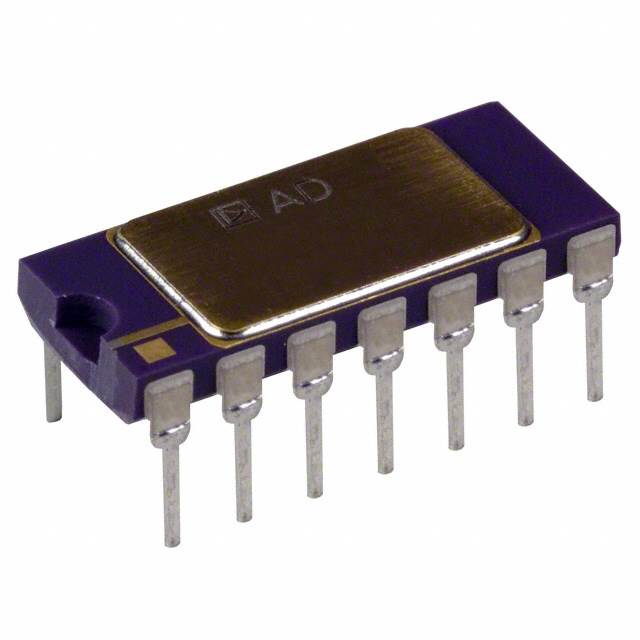

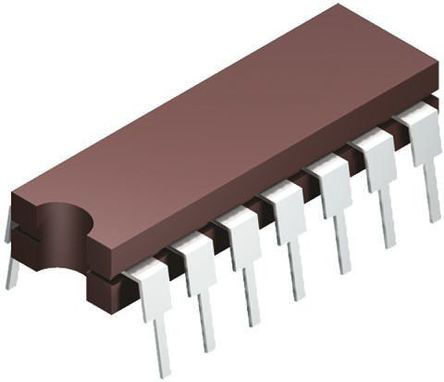

ANALOG DEVICES AD521JDZ 仪器放大器, 1个放大器, 3 mV, 10 V/µs, 40 MHz, ± 5V 至 ± 18V, DIP 新
,Analog Devices
仪表放大器 IC 可以放大两个输入信号电压之间的差异,同时抑制两个输入共用的信号。可以在嘈杂环境和存在大共模信号(交流电源线频率)的应用中保持直流精密度和增益精确度。
得捷:
IC INST AMP 1 CIRCUIT 14CDIP
欧时:
仪表放大器,Analog Devices仪表放大器 IC 可以放大两个输入信号电压之间的差异,同时抑制两个输入共用的信号。可以在嘈杂环境和存在大共模信号(交流电源线频率)的应用中保持直流精密度和增益精确度。### 仪器放大器,Analog DevicesAnalog Devices 的一系列仪表放大器。 此系列产品还包括多种评估和开发板。
立创商城:
AD521JDZ
艾睿:
This instrumentation amplifier AD521JDZ differential amplifier from Analog Devices will amplify an audio signal in two channels. Its typical dual supply voltage is ±9|±12|±15 V, with a minimum of ±5 V and maximum of ±18 V. This part has a temperature range of 0 °C to 70 °C. This device uses dual power supplies. It has a single channel per chip.
Verical:
SP Amp INSTR Amp Single ±18V 14-Pin SBCDIP Tube
Newark:
# ANALOG DEVICES AD521JDZ Instrument Amplifier, 1 Amplifier, 3 mV, 10 V/µs, 2 MHz, ± 5V to ± 18V, DIP
罗切斯特:
AD521J - Precision Instrumentation Amplifier
Win Source:
IC OPAMP INSTR 2MHZ 14CDIP
电源电压DC 5.00V min
供电电流 5 mA
电路数 1
通道数 1
针脚数 14
共模抑制比 110 dB
带宽 2 MHz
转换速率 10.0 V/μs
增益频宽积 40 MHz
输入补偿电压 3 mV
输入偏置电流 80 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
3dB带宽 2 MHz
共模抑制比Min 70 dB
电源电压Max 30V ~ 50V
安装方式 Through Hole
引脚数 14
封装 CDIP-14
长度 19.94 mm
宽度 7.87 mm
高度 3.56 mm
封装 CDIP-14
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
AD521JDZ ADI 亚德诺 | 当前型号 | 当前型号 |
AD521KDZ 亚德诺 | 类似代替 | AD521JDZ和AD521KDZ的区别 |
PGA202KP 德州仪器 | 功能相似 | AD521JDZ和PGA202KP的区别 |
INA101HP 德州仪器 | 功能相似 | AD521JDZ和INA101HP的区别 |
