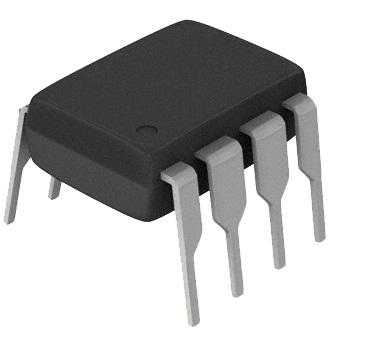

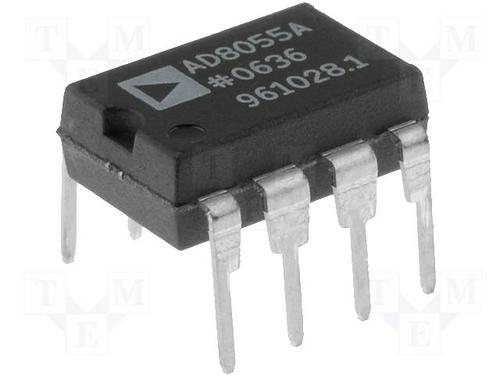

AD8055ANZ

AD8055ANZ图片1
AD8055ANZ图片2
AD8055ANZ图片3
AD8055ANZ图片4
AD8055ANZ图片5
AD8055ANZ图片6
AD8055ANZ图片7
AD8055ANZ图片8
AD8055ANZ图片9
AD8055ANZ图片10
AD8055ANZ图片11
AD8055ANZ图片12
AD8055ANZ图片13
AD8055ANZ图片14
AD8055ANZ图片15
AD8055ANZ图片16
AD8055ANZ图片17
AD8055ANZ概述

ANALOG DEVICES  AD8055ANZ  运算放大器, 单路, 300 MHz, 1个放大器, 1400 V/µs, ± 4V 至 ± 6V, DIP, 8 引脚

视频,Analog Devices

Analog Devices 的经济高速运算放大器适用于各种应用。


得捷:
IC VOLTAGE FEEDBACK 1 CIRC 8DIP


欧时:
Analog Devices 运算放大器 AD8055ANZ 低噪声, 10 V单电源电压, 8引脚 PDIP封装


立创商城:
AD8055ANZ


贸泽:
高速运算放大器 SGL 300MHz VTG Feedback


e络盟:
运算放大器, 单路, 300 MHz, 1个放大器, 1400 V/µs, ± 4V 至 ± 6V, DIP, 8 引脚


艾睿:
Op Amp Single GP ±6V/12V 8-Pin PDIP N Tube


Chip1Stop:
OP Amp Single Volt Fdbk ±6V/12V 8-Pin PDIP N Tube


TME:
Operational amplifier; 300MHz; 4÷6V; Channels:1; DIP8


Verical:
OP Amp Single Volt Fdbk ±6V/12V 8-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD8055ANZ  Operational Amplifier, Single, 1 Amplifier, 300 MHz, 1400 V/µs, ± 4V to ± 6V, DIP, 8 Pins


DeviceMart:
IC OPAMP VF LDIST LN LP 8DIP


AD8055ANZ中文资料参数规格
技术参数

电源电压DC 12.0 V

工作电压 4V ~ 6V

供电电流 5.4 mA

电路数 1

通道数 1

针脚数 8

共模抑制比 82 dB

输入电容 2.00 pF

带宽 300 MHz

转换速率 1.40 kV/μs

增益频宽积 120 MHz

输入阻抗 10.0 MΩ

输入补偿电压 3 mV

输入偏置电流 400 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 300 MHz

增益带宽 82 dB

共模抑制比Min 80dB ~ 85dB

电源电压Max 12V ~ 12.5V

电源电压Min 8 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 6.35 mm

高度 3.43 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, Imaging, Video & Vision, 成像, 成像, 视频和目视, 信号处理, 视频和目视

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD8055ANZ引脚图与封装图
AD8055ANZ引脚图
AD8055ANZ封装图
AD8055ANZ电路图
AD8055ANZ封装焊盘图
在线购买AD8055ANZ
型号: AD8055ANZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD8055ANZ  运算放大器, 单路, 300 MHz, 1个放大器, 1400 V/µs, ± 4V 至 ± 6V, DIP, 8 引脚
替代型号AD8055ANZ
型号/品牌 代替类型 替代型号对比

AD8055ANZ

ADI 亚德诺

当前型号

当前型号

AD8055AN

亚德诺

完全替代

AD8055ANZ和AD8055AN的区别

AD8055AR-REEL7

亚德诺

完全替代

AD8055ANZ和AD8055AR-REEL7的区别

AD8055AR-REEL

亚德诺

完全替代

AD8055ANZ和AD8055AR-REEL的区别
