JFET 输入运算放大器Analog Devices JFET 输入运算放大器提供高输入阻抗和超低输入偏置电流。 许多这些 JFET 运算放大器适用于低噪声和高速应用。### 运算放大器,Analog Devices
AD711/712/713 JFET 运算放大器,Analog Devices
得捷:
IC OPAMP JFET 1 CIRCUIT 8SOIC
欧时:
### JFET 输入运算放大器Analog Devices JFET 输入运算放大器提供高输入阻抗和超低输入偏置电流。 许多这些 JFET 运算放大器适用于低噪声和高速应用。### 运算放大器,Analog Devices
立创商城:
AD711JRZ-REEL
贸泽:
Precision Amplifiers PREC HIGH Spd BIFET
艾睿:
The general purpose amplifier AD711JRZ-REEL OP amp from Analog Devices is essential for building signal processing circuits, control circuits, and instrumentation. Its maximum power dissipation is 500 mW. Its typical dual supply voltage is ±15 V, with a minimum of ±4.5 V and maximum of ±18 V. This op amp has a minimum operating temperature of 0 °C and a maximum of 70 °C. This device is made with bifet technology. This device uses dual power supplies. It has a single channel per chip.
Verical:
Op Amp Single High Speed Amplifier ±18V 8-Pin SOIC N T/R
罗切斯特:
OP Amp Single GP ±18V 8-Pin SOIC N T/R
供电电流 2.5 mA
电路数 1
通道数 1
耗散功率 500 mW
共模抑制比 88 dB
输入电容 5.50 pF
转换速率 20.0 V/μs
增益频宽积 4 MHz
输入阻抗 3.00 TΩ
输入补偿电压 300 µV
输入偏置电流 15 pA
工作温度Max 70 ℃
工作温度Min 0 ℃
3dB带宽 4 MHz
耗散功率Max 500 mW
共模抑制比Min 70dB ~ 71dB
电源电压Max 36V ~ 37V
电源电压Min 9 V
安装方式 Surface Mount
引脚数 8

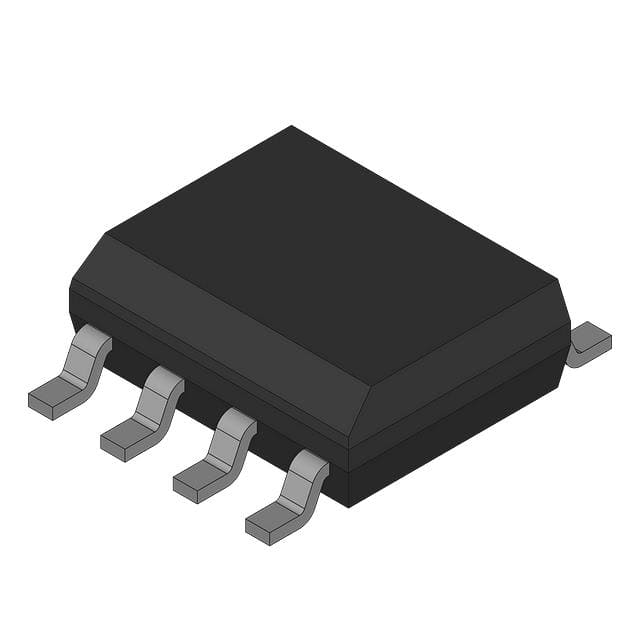

封装 SOIC-8
长度 5 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-8
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
军工级 No
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
AD711JRZ-REEL ADI 亚德诺 | 当前型号 | 当前型号 |
AD711JRZ 亚德诺 | 类似代替 | AD711JRZ-REEL和AD711JRZ的区别 |
AD711JRZ-REEL7 亚德诺 | 类似代替 | AD711JRZ-REEL和AD711JRZ-REEL7的区别 |
AD711JR 亚德诺 | 类似代替 | AD711JRZ-REEL和AD711JR的区别 |
