AD8566ARMZ-R2

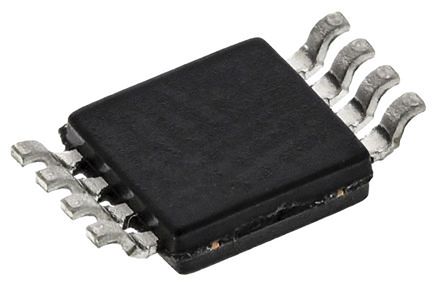

AD8566ARMZ-R2图片1
AD8566ARMZ-R2图片2
AD8566ARMZ-R2图片3
AD8566ARMZ-R2图片4
AD8566ARMZ-R2图片5
AD8566ARMZ-R2图片6
AD8566ARMZ-R2图片7
AD8566ARMZ-R2图片8
AD8566ARMZ-R2图片9
AD8566ARMZ-R2图片10
AD8566ARMZ-R2图片11
AD8566ARMZ-R2图片12
AD8566ARMZ-R2图片13
AD8566ARMZ-R2图片14
AD8566ARMZ-R2图片15
AD8566ARMZ-R2图片16
AD8566ARMZ-R2图片17
AD8566ARMZ-R2图片18
AD8566ARMZ-R2图片19
AD8566ARMZ-R2图片20
AD8566ARMZ-R2概述

Analog Devices### 运算放大器,Analog Devices

高电流,Analog Devices

Analog Devices 的各种高电流和高功率运算放大器。这些运算放大器可驱动低阻抗负载,并且许多可以通过比通用设备更高的电压电源线进行操作。典型应用包括功率 FET 驱动器、耳机放大器、超声波和压电驱动器、ASIC 输入或输出放大器、波形生成、自动测试设备 ATE 以及仪器仪表。


得捷:
IC OPAMP GP 2 CIRCUIT 8MSOP


欧时:
高电流运算放大器,Analog DevicesAnalog Devices 的各种高电流和高功率运算放大器。这些运算放大器可驱动低阻抗负载,并且许多可以通过比通用设备更高的电压电源线进行操作。典型应用包括功率 FET 驱动器、耳机放大器、超声波和压电驱动器、ASIC 输入或输出放大器、波形生成、自动测试设备 ATE 以及仪器仪表。### 运算放大器,Analog Devices


艾睿:
OP Amp Dual GP R-R I/O 16V Automotive 8-Pin MSOP T/R


Chip1Stop:
OP Amp Dual GP R-R I/O 16V 8-Pin MSOP T/R


Verical:
OP Amp Dual GP R-R I/O 16V Automotive 8-Pin MSOP T/R


Newark:
# ANALOG DEVICES  AD8566ARMZ-R2  Operational Amplifier, Dual, 2 Amplifier, 5 MHz, 6 V/µs, 4.5V to 16V, MSOP, 8 Pins


罗切斯特:
Operational Amplifier, 2 Func, 10000uV Offset-Max, CMOS, PDSO8


DeviceMart:
IC OPAMP GP R-R 5MHZ DUAL 8MSOP


Win Source:
IC OPAMP GP 5MHZ RRO 8MSOP


AD8566ARMZ-R2中文资料参数规格
技术参数

输出电流 35mA @16V

供电电流 700 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 54 dB

输入电容 1.00 pF

带宽 5 MHz

转换速率 6.00 V/μs

增益频宽积 5 MHz

输入阻抗 400 kΩ

输入补偿电压 2 mV

输入偏置电流 80 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 5 MHz

共模抑制比Min 54 dB

电源电压 4.5V ~ 16V

电源电压Max 16 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 MSOP-8

外形尺寸

长度 3.2 mm

宽度 3.2 mm

高度 0.95 mm

封装 MSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD8566ARMZ-R2引脚图与封装图
AD8566ARMZ-R2引脚图
AD8566ARMZ-R2封装图
AD8566ARMZ-R2封装焊盘图
在线购买AD8566ARMZ-R2
型号: AD8566ARMZ-R2
制造商: ADI 亚德诺
描述:Analog Devices ### 运算放大器,Analog Devices
替代型号AD8566ARMZ-R2
型号/品牌 代替类型 替代型号对比

AD8566ARMZ-R2

ADI 亚德诺

当前型号

当前型号

AD8566ARMZ-REEL

亚德诺

完全替代

AD8566ARMZ-R2和AD8566ARMZ-REEL的区别

AD8566ARM-REEL

亚德诺

完全替代

AD8566ARMZ-R2和AD8566ARM-REEL的区别

AD8566ARMZ

亚德诺

完全替代

AD8566ARMZ-R2和AD8566ARMZ的区别
