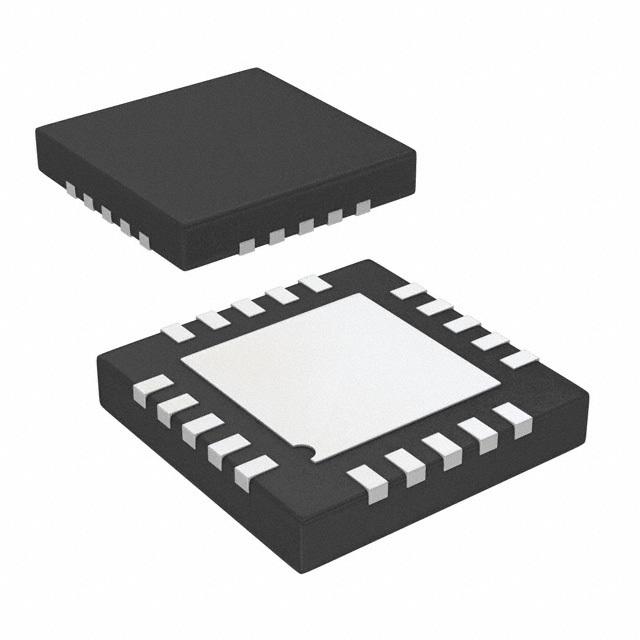

ANALOG DEVICES AD8232ACPZ-WP 芯片, 信号调节器, ECG, 20LFCSP
AD823x 心率监测器前端
**Ad823x** 设备是用于 ECG 和其他生物电势测量应用的集成信号调节块。它们设计用于在存在噪音的环境（如通过运动或远程放置电极而产生）中提取、放大和过滤小生物电势信号。
完全集成，单线心电图 ECG 前端
共模抑制比：80dB（直流至 60Hz）
2 电极或 3 电极配置
高信号增益 G = 100，具有直流阻隔功能
2 极可调高通滤波器
接受高达 ±300mV 半电池电势
快速恢复功能可改进滤波器设置
交流/直流引线开/关检测
右腿驱动 RLD 放大器
集成参考缓冲器可产生虚拟接地
自由运算放大器，用于可选 3 极可调低通滤波器
轨对轨输出
内部 RFI 滤波器
关闭引脚
8kV 人体型号 HBM ESD 额定值
电源：+2.0V 至 +3.5V 直流- .
- *AD8232**，+1.7V 至 +3.5V 直流 **AD8233**
- .
- *AD8232**，50μA **AD8233**
### RS 产品代码
786-3145 心率监测器 AFE
130-1032 AD8233ACBZ-R7 心率监测器 AFE，用于可穿戴产品
电源电压DC 2.00V min
供电电流 170 µA
通道数 2
针脚数 20
共模抑制比 80.0 dB
带宽 2 kHz
增益频宽积 100 kHz
模数转换数ADC 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Max 3.5 V
电源电压Min 2 V
输入电压 2V ~ 3.5V
安装方式 Surface Mount
引脚数 20
封装 LFCSP-20
长度 4.1 mm
宽度 4.1 mm
高度 0.75 mm
封装 LFCSP-20
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Each
制造应用 Clinical Monitoring, 医用, Wearable Health Monitoring, ECG Patient Monitoring, Health, Wellness and Fitness, Sport Watch, 业余爱好与教育用, 便携式器材, Healthcare, Motion Sensing/Fall Detection, Hobby & Education, Portable Devices, Medical, NiBP based on ECG and PPG, 心率监测
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
AD8232ACPZ-WP ADI 亚德诺 | 当前型号 | 当前型号 |
AD8232ACPZ-R7 亚德诺 | 完全替代 | AD8232ACPZ-WP和AD8232ACPZ-R7的区别 |
AD8232ACPZ-RL 亚德诺 | 功能相似 | AD8232ACPZ-WP和AD8232ACPZ-RL的区别 |
