AD623AR-REEL7参数规格_中文资料_数据手册PDF

AD623AR-REEL7概述

单电源，轨到轨，低成本仪表放大器 Single-Supply, Rail-to-Rail, Low Cost Instrumentation Amplifier

Instrumentation Amplifier 1 Circuit Rail-to-Rail 8-SOIC

得捷:
IC INST AMP 1 CIRCUIT 8SOIC

艾睿:
SP Amp INSTR Amp Single R-R O/P

安富利:
SP Amp INSTR Amp Single R-R O/P ±6V/12V 8-Pin SOIC N T/R

罗切斯特:
SP Amp INSTR Amp Single R-R O/P Â±6V/12V 8-Pin SOIC N T/R

Win Source:
IC OPAMP INSTR 800KHZ RRO 8SOIC

AD623AR-REEL7中文资料参数规格

技术参数

供电电流 375 µA

电路数 1

通道数 1

共模抑制比 105 dB

转换速率 300 mV/μs

增益频宽积 800 kHz

输入补偿电压 25 µV

输入偏置电流 17 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 800 kHz

共模抑制比Min 70 dB

电源电压Max 12 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

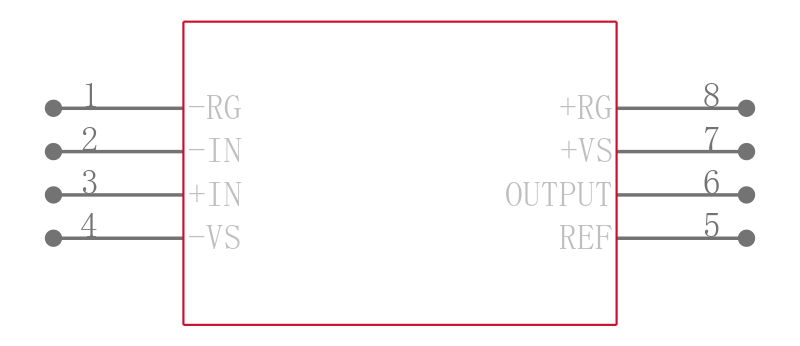

AD623AR-REEL7引脚图与封装图

在线购买AD623AR-REEL7

型号： AD623AR-REEL7

制造商： ADI 亚德诺

描述：单电源，轨到轨，低成本仪表放大器 Single-Supply, Rail-to-Rail, Low Cost Instrumentation Amplifier

立即咨询

替代型号AD623AR-REEL7

型号/品牌	代替类型	替代型号对比
AD623AR-REEL7 ADI 亚德诺	当前型号	当前型号
AD623ARZ-RL 亚德诺	完全替代	AD623AR-REEL7和AD623ARZ-RL的区别
AD623ARZ 亚德诺	类似代替	AD623AR-REEL7和AD623ARZ的区别
AD623ARZ-R7 亚德诺	类似代替	AD623AR-REEL7和AD623ARZ-R7的区别
