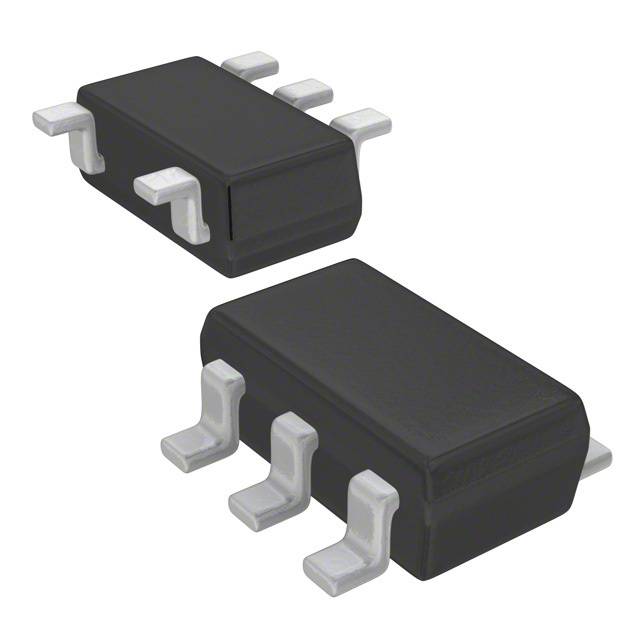

AD8065WARTZ-R7概述
ANALOG DEVICES AD8065WARTZ-R7 运算放大器, 单路, AEC-Q100, 155 MHz, 1个放大器, 160 V/µs, 5V 至 10V, SOT-23, 5 引脚
电压反馈 放大器 电路 满摆幅 SOT-23-5
得捷:
IC OPAMP VFB 1 CIRCUIT SOT23-5
立创商城:
AD8065WARTZ-R7
艾睿:
Op Amp Single High Performance Amplifier R-R O/P ±5V/10V Automotive 5-Pin SOT-23 T/R
安富利:
OP Amp Single Volt Fdbk R-R O/P ±12V 24V 5 SOT-23 T/R
AD8065WARTZ-R7中文资料参数规格
技术参数
供电电流 6.6 mA
电路数 1
针脚数 5
耗散功率 156 mW
共模抑制比 100 dB
输入电容 2.10 pF
带宽 155 MHz
转换速率 160 V/μs
增益频宽积 145 MHz
输入阻抗 1.00 TΩ
工作温度Max 105 ℃
工作温度Min -40 ℃
3dB带宽 145 MHz
耗散功率Max 156 mW
共模抑制比Min 76 dB
电源电压 5V ~ 10V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 车用, Automotive
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 No
REACH SVHC版本 2015/12/17
AD8065WARTZ-R7引脚图与封装图
