AD712JNZ概述

Analog Devices### 运算放大器,Analog Devices

AD711/712/713 JFET ,Analog Devices

### 运算放大器,Analog Devices


得捷:
IC OPAMP JFET 2 CIRCUIT 8DIP


立创商城:
AD712JNZ


欧时:
Analog Devices 运算放大器 AD712JNZ 双, 4MHz增益带宽积, 8引脚 PDIP封装


贸泽:
精密放大器 PREC HIGH Spd DUAL BIFET


e络盟:
运算放大器, 双路, 4 MHz, 2个放大器, 20 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚


艾睿:
Op Amp Dual High Speed Amplifier ±18V 8-Pin PDIP N Tube


Jameco:
OP Amp Dual General Purpose ±18 Volt 8-Pin PDIP


安富利:
OP Amp Dual GP ±18V 8-Pin PDIP


Chip1Stop:
OP Amp Dual GP 18V 8-Pin PDIP


TME:
Operational amplifier; 4MHz; Channels:2; DIP8


Verical:
Op Amp Dual High Speed Amplifier ±18V 8-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD712JNZ  Operational Amplifier, Dual, 2 Amplifier, 4 MHz, 20 V/µs, ± 4.5V to ± 18V, DIP, 8 Pins


罗切斯特:
OP Amp Dual GP ±18V 8-Pin PDIP N Tube


DeviceMart:
IC OPAMP BIFET DUAL PREC 8DIP


Win Source:
IC OPAMP JFET 4MHZ 8DIP


AD712JNZ中文资料参数规格
技术参数

电源电压DC 15.0 V

供电电流 5 mA

电路数 2

通道数 2

针脚数 8

共模抑制比 70 dB

输入电容 5.50 pF

带宽 4 MHz

转换速率 20.0 V/μs

增益频宽积 4 MHz

输入阻抗 3.00 TΩ

输入补偿电压 300 µV

输入偏置电流 25 pA

工作温度Max 70 ℃

工作温度Min 0 ℃

3dB带宽 4 MHz

共模抑制比Min 70 dB

电源电压Max 18 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 7.24 mm

高度 3.43 mm

封装 DIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

AD712JNZ引脚图与封装图

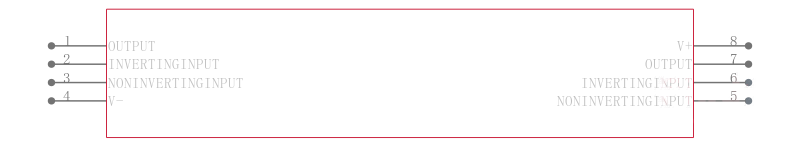

AD712JNZ引脚图
AD712JNZ封装图
AD712JNZ电路图
AD712JNZ封装焊盘图
在线购买AD712JNZ
型号: AD712JNZ
制造商: ADI 亚德诺
描述:Analog Devices ### 运算放大器,Analog Devices
