AD8642ARZ概述

ANALOG DEVICES  AD8642ARZ  运算放大器, 双路, 3.5 MHz, 2个放大器, 3 V/µs, 5V 至 26V, SOIC, 8 引脚

单电源 JFET ,Analog Devices

一系列 Analog Devices 的 JFET 输入运算放大器适用于由单轨电源供电操作。这些运算放大器的输入共模范围包括接地(或具有双电源的负电源轨),大多数器件具有轨到轨输出。提供单、双和四路封装选项。

### 运算放大器,Analog Devices


得捷:
IC OPAMP JFET 2 CIRCUIT 8SOIC


欧时:
单电源 JFET 运算放大器,Analog Devices一系列 Analog Devices 的 JFET 输入运算放大器适用于由单轨电源供电操作。这些运算放大器的输入共模范围包括接地(或具有双电源的负电源轨),大多数器件具有轨到轨输出。提供单、双和四路封装选项。### 运算放大器,Analog Devices


立创商城:
AD8642ARZ


艾睿:
Op Amp Dual Precision Amplifier R-R O/P ±13V/26V 8-Pin SOIC N Tube


Jameco:
OP Amp Dual General Purpose Rail to Rail O/P ±13 Volt26 Volt 8-Pin SOIC N


Chip1Stop:
OP Amp Dual GP R-R O/P ±13V/26V 8-Pin SOIC N Tube


Verical:
Op Amp Dual Precision Amplifier R-R O/P ±13V/26V 8-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  AD8642ARZ  Operational Amplifier, Dual, 2 Amplifier, 3.5 MHz, 3 V/µs, 5V to 26V, SOIC, 8 Pins


罗切斯特:
AD8642 - Operational Amplifier, 2 Func, 1500uV Offset-Max, PDSO8


DeviceMart:
IC OPAMP JFET R-R 3.5MHZ 8SOIC


AD8642ARZ中文资料参数规格
技术参数

电源电压DC 26.0 V

输出电流 6mA @5V

供电电流 200 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 74 dB

带宽 3.5 MHz

转换速率 3.00 V/μs

增益频宽积 3 MHz

输入阻抗 25.0 GΩ

输入补偿电压 70 µV

输入偏置电流 0.25 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 3.5 MHz

共模抑制比Min 74 dB

电源电压 5V ~ 26V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, 音频, Life Sciences & Medical Instrumentation, 医用, Industrial, 传感与仪器, Sensing & Instrumentation, 自动化与过程控制, 信号处理, Healthcare, Portable Devices, 电源管理, 测试与测量, Test & Measurement, 工业, Automation & Process Control, Medical, 便携式器材, Signal Processing, Audio

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD8642ARZ引脚图与封装图

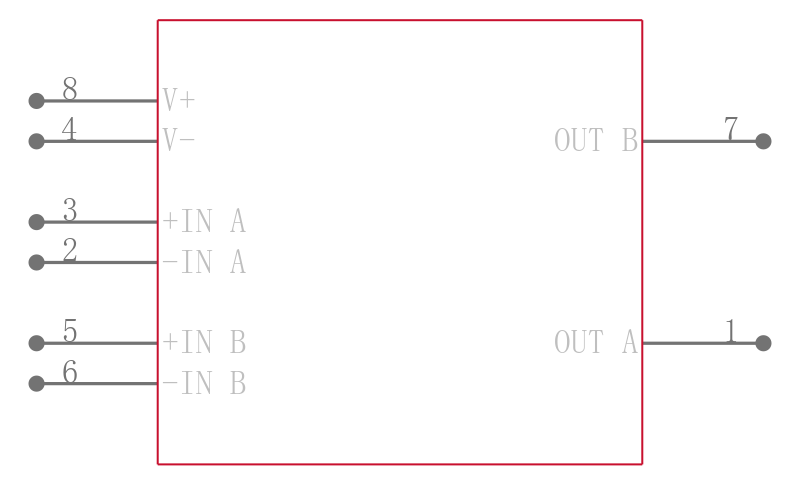

AD8642ARZ引脚图
AD8642ARZ封装图
AD8642ARZ电路图
AD8642ARZ封装焊盘图
在线购买AD8642ARZ
型号: AD8642ARZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD8642ARZ  运算放大器, 双路, 3.5 MHz, 2个放大器, 3 V/µs, 5V 至 26V, SOIC, 8 引脚
替代型号AD8642ARZ
型号/品牌 代替类型 替代型号对比

AD8642ARZ

ADI 亚德诺

当前型号

当前型号

AD8642ARZ-REEL7

亚德诺

类似代替

AD8642ARZ和AD8642ARZ-REEL7的区别

AD8642ARZ-REEL

亚德诺

类似代替

AD8642ARZ和AD8642ARZ-REEL的区别

LMC6082AIM/NOPB

德州仪器

功能相似

AD8642ARZ和LMC6082AIM/NOPB的区别
