AD8684ARZ

AD8684ARZ图片1
AD8684ARZ图片2
AD8684ARZ图片3
AD8684ARZ图片4
AD8684ARZ图片5
AD8684ARZ图片6
AD8684ARZ图片7
AD8684ARZ图片8
AD8684ARZ图片9
AD8684ARZ图片10
AD8684ARZ概述

Analog Devices此四路精密运算放大器可节省物理空间和功率消耗,具有非常低的偏置电流和较低的电源电流,特别适用于电池供电系统。 此运算放大器适合各种应用,例如仪器放大器和峰值检测器。### 运算放大器,Analog Devices

JFET 输入

Analog Devices JFET 输入运算放大器提供高输入阻抗和超低输入偏置电流。 许多这些 JFET 运算放大器适用于低噪声和高速应用。


得捷:
IC OPAMP JFET 4 CIRCUIT 14SOIC


欧时:
JFET 输入运算放大器Analog Devices JFET 输入运算放大器提供高输入阻抗和超低输入偏置电流。 许多这些 JFET 运算放大器适用于低噪声和高速应用。### 运算放大器,Analog Devices


立创商城:
AD8684ARZ


e络盟:
运算放大器, 四路, 3.5 MHz, 4个放大器, 9 V/µs, ± 4.5V 至 ± 18V, SOIC, 14 引脚


艾睿:
Op Amp Quad Low Power Amplifier ±18V 14-Pin SOIC N Tube


安富利:
OP Amp Quad GP ±18V 14-Pin SOIC N


Chip1Stop:
OP Amp Quad GP ±18V 14-Pin SOIC N Tube


Verical:
Op Amp Quad Low Power Amplifier ±18V 14-Pin SOIC N Tube


罗切斯特:
Operational Amplifier, 4 Func, 4000uV Offset-Max, PDSO14


AD8684ARZ中文资料参数规格
技术参数

电源电压DC 15.0 V

供电电流 210 µA

电路数 4

通道数 4

针脚数 14

共模抑制比 70 dB

带宽 3.5 MHz

转换速率 9.00 V/μs

增益频宽积 3.5 MHz

输入补偿电压 350 µV

输入偏置电流 6 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 3.5 MHz

共模抑制比Min 70 dB

电源电压Max 18 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

海关信息

香港进出口证 NLR

数据手册

AD8684ARZ引脚图与封装图

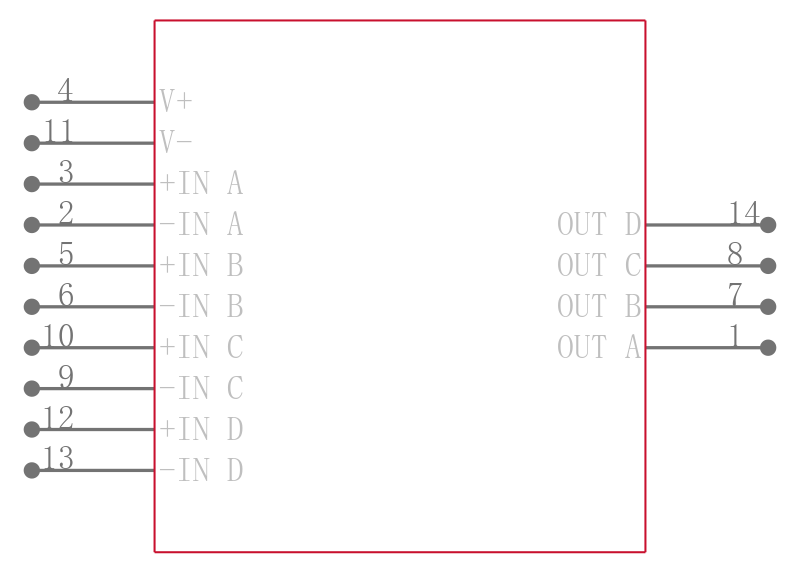

AD8684ARZ引脚图
AD8684ARZ封装图
AD8684ARZ电路图
AD8684ARZ封装焊盘图
在线购买AD8684ARZ
型号: AD8684ARZ
制造商: ADI 亚德诺
描述:Analog Devices 此四路精密运算放大器可节省物理空间和功率消耗,具有非常低的偏置电流和较低的电源电流,特别适用于电池供电系统。 此运算放大器适合各种应用,例如仪器放大器和峰值检测器。 ### 运算放大器,Analog Devices
替代型号AD8684ARZ
型号/品牌 代替类型 替代型号对比

AD8684ARZ

ADI 亚德诺

当前型号

当前型号

AD8684ARUZ

亚德诺

完全替代

AD8684ARZ和AD8684ARUZ的区别

AD8684ARZ-REEL7

亚德诺

完全替代

AD8684ARZ和AD8684ARZ-REEL7的区别

AD8684ARZ-REEL

亚德诺

类似代替

AD8684ARZ和AD8684ARZ-REEL的区别
