AD8054ARZ

AD8054ARZ图片1
AD8054ARZ图片2
AD8054ARZ图片3
AD8054ARZ图片4
AD8054ARZ图片5
AD8054ARZ图片6
AD8054ARZ图片7
AD8054ARZ图片8
AD8054ARZ图片9
AD8054ARZ图片10

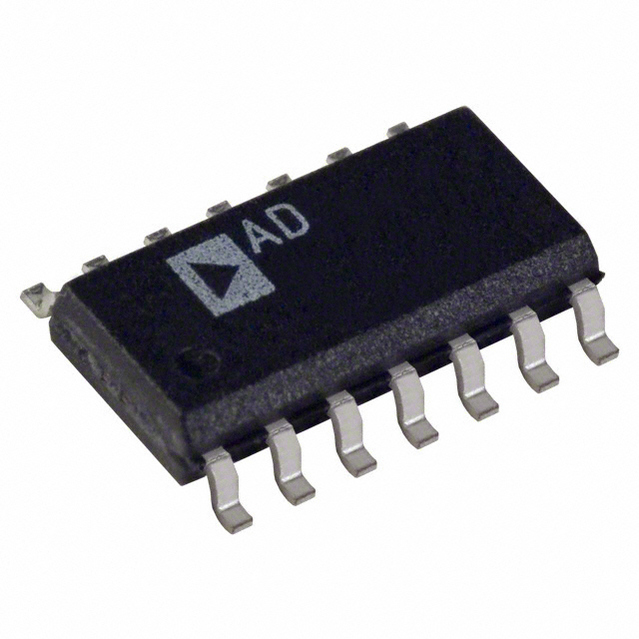

AD8054ARZ图片11
AD8054ARZ图片12
AD8054ARZ图片13
AD8054ARZ图片14
AD8054ARZ图片15
AD8054ARZ图片16
AD8054ARZ图片17
AD8054ARZ图片18
AD8054ARZ图片19
AD8054ARZ图片20
AD8054ARZ概述

ANALOG DEVICES  AD8054ARZ  运算放大器, 四路, 150 MHz, 4个放大器, 145 V/µs, 3V 至 12V, SOIC, 14 引脚

高速,Analog Devices

### 运算放大器,Analog Devices


得捷:
IC OPAMP VFB 4 CIRCUIT 14SOIC


欧时:
Analog Devices 运算放大器 AD8054ARZ 四路, 5 V单电源电压, 14引脚 SOIC封装


立创商城:
AD8054ARZ


e络盟:
运算放大器, 四路, 4个放大器, 150 MHz, 145 V/µs, 3V 至 12V, SOIC, 14 引脚


艾睿:
Op Amp Quad High Speed Amplifier R-R O/P ±6V/12V 14-Pin SOIC N Tube


TME:
Operational amplifier; 160MHz; 3÷12V; Channels:4; SO14


Verical:
Op Amp Quad High Speed Amplifier R-R O/P ±6V/12V 14-Pin SOIC N Tube


Newark:
# ANALOG DEVICES  AD8054ARZ  Operational Amplifier, Quad, 4 Amplifier, 150 MHz, 170 V/µs, 3V to 12V, SOIC, 14 Pins


DeviceMart:
IC OPAMP VF R-R QUAD LP 14SOIC


Win Source:
IC OPAMP VFB 160MHZ RRO 14SOIC


AD8054ARZ中文资料参数规格
技术参数

电源电压DC 5.00 V

输出电流 30mA @5V

供电电流 2.875 mA

电路数 4

通道数 4

针脚数 14

共模抑制比 70 dB

输入电容 1.50 pF

带宽 150 MHz

转换速率 145 V/μs

增益频宽积 90 MHz

输入阻抗 300 kΩ

增益 1.00 dB

输入补偿电压 1.8 mV

输入偏置电流 2 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 160 MHz

共模抑制比Min 70 dB

电源电压 3V ~ 12V

电源电压Max 12 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 时钟与计时, Imaging, Video & Vision, Clock & Timing, Signal Processing, 成像, Consumer Electronics, 信号处理, 视频和目视, 成像, 视频和目视, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

数据手册

AD8054ARZ引脚图与封装图
AD8054ARZ引脚图
AD8054ARZ封装图
AD8054ARZ电路图
AD8054ARZ封装焊盘图
在线购买AD8054ARZ
型号: AD8054ARZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  AD8054ARZ  运算放大器, 四路, 150 MHz, 4个放大器, 145 V/µs, 3V 至 12V, SOIC, 14 引脚
替代型号AD8054ARZ
型号/品牌 代替类型 替代型号对比

AD8054ARZ

ADI 亚德诺

当前型号

当前型号

AD8054ARZ-REEL7

亚德诺

类似代替

AD8054ARZ和AD8054ARZ-REEL7的区别

AD8054ARZ-REEL

亚德诺

类似代替

AD8054ARZ和AD8054ARZ-REEL的区别

AD8054AR-REEL

亚德诺

类似代替

AD8054ARZ和AD8054AR-REEL的区别
