ADL5330ACPZ-R2参数规格_中文资料_数据手册PDF

ADL5330ACPZ-R2概述

VGA，Analog Devices### 可变增益放大器 VGA可变增益放大器或电压控制放大器是电子差分放大器，其增益取决于控制电压。应用包括音频电平压缩、合成器和振幅调制。

可变增益放大器 VGA，Analog Devices

得捷:
IC AMP CEL 10MHZ-3GHZ 24LFCSP

欧时:
可变增益放大器 VGA，Analog Devices### 可变增益放大器 VGA可变增益放大器或电压控制放大器是电子差分放大器，其增益取决于控制电压。应用包括音频电平压缩、合成器和振幅调制。

艾睿:
RF Amp Chip Single Gain Amp 3GHz 5.25V 24-Pin LFCSP EP T/R

罗切斯特:
10 MHz to 3 GHz VGA with 60DB Gain Control Range

ADL5330ACPZ-R2中文资料参数规格

技术参数

频率 10MHz ~ 3GHz

电源电压DC 5.25V max

供电电流 250 mA

耗散功率 1100 mW

增益 10 dB

测试频率 2.7 GHz

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 3000 MHz

耗散功率Max 1100 mW

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 24

封装 VFQFN-24

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.83 mm

封装 VFQFN-24

厚度 850 µm

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

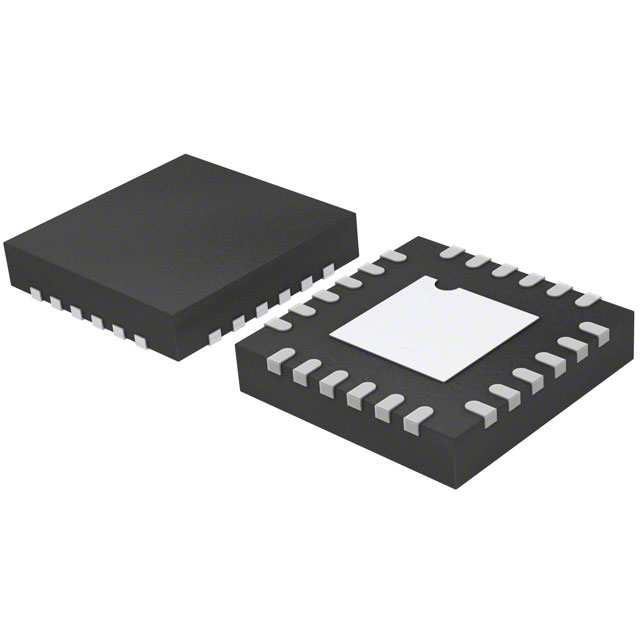

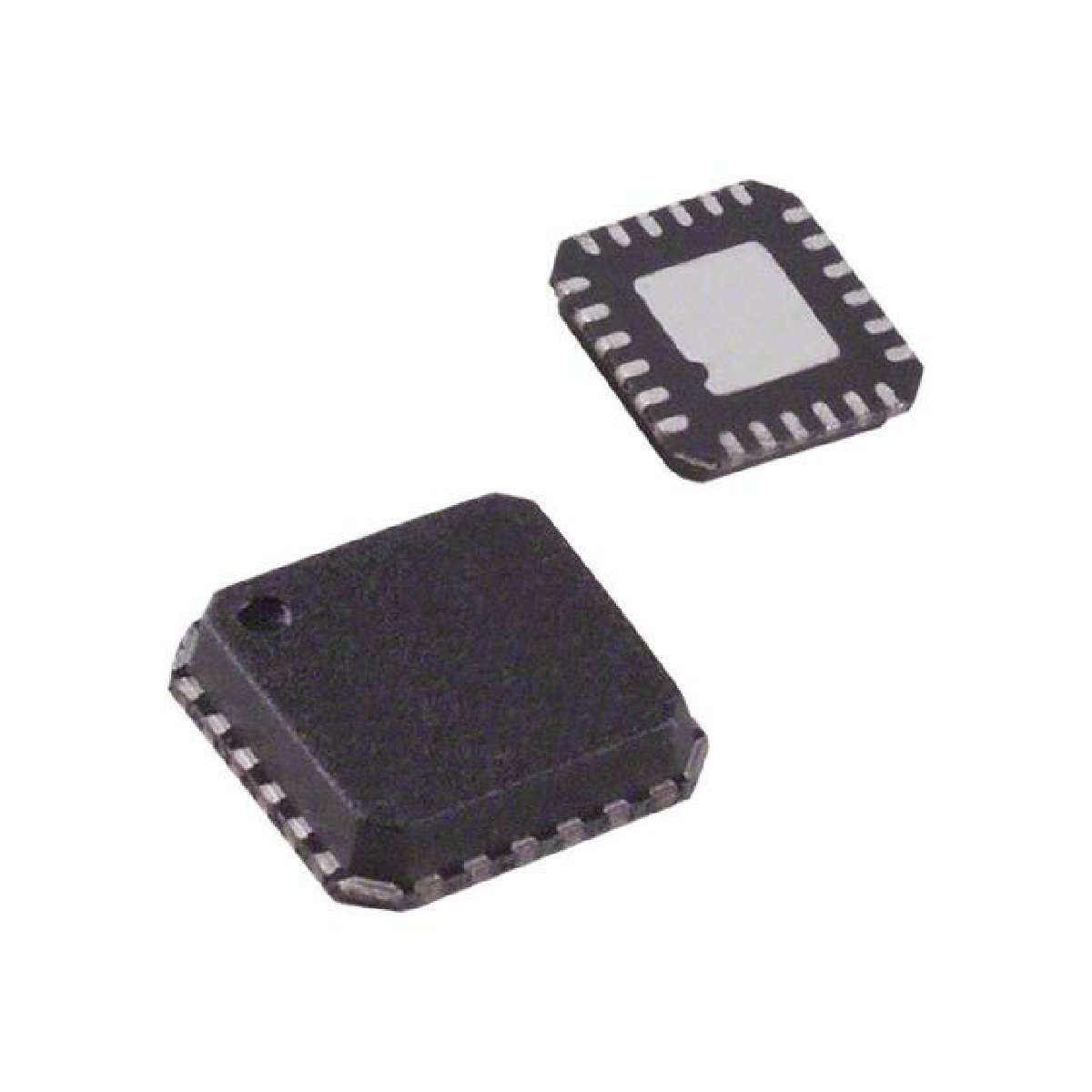

ADL5330ACPZ-R2引脚图与封装图

在线购买ADL5330ACPZ-R2

型号： ADL5330ACPZ-R2

描述：VGA，Analog Devices ### 可变增益放大器 VGA 可变增益放大器或电压控制放大器是电子差分放大器，其增益取决于控制电压。应用包括音频电平压缩、合成器和振幅调制。

替代型号ADL5330ACPZ-R2
